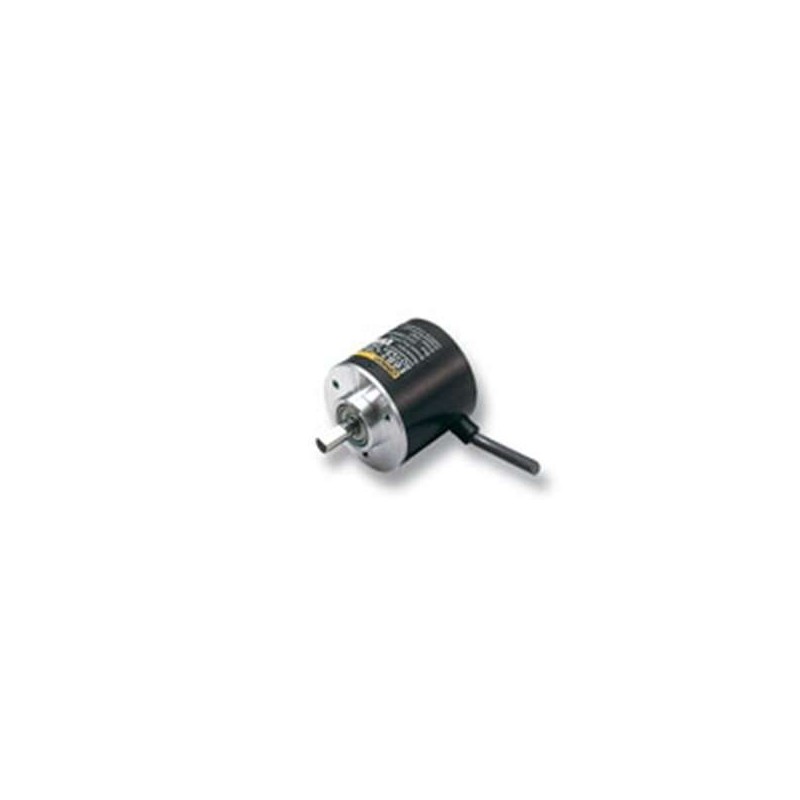

OMRON E6B2CWZ5B1000PR05M

Descrizione del Prodotto

L’OMRON E6B2-CWZ5B 1000P/R 0.5M è un encoder rotativo incrementale con diametro di 40 mm, progettato per applicazioni industriali che richiedono precisione e affidabilità. Questo modello offre una risoluzione di 1000 impulsi per giro e utilizza un’uscita PNP open collector. È alimentato con una tensione di 12-24 V DC e dispone di un cavo pre-cablato di 0,5 metri.

Specifiche Tecniche

– Modello: E6B2-CWZ5B 1000P/R 0.5M
– Tipo di encoder: Incrementale
– Diametro del corpo: 40 mm
– Risoluzione: 1000 impulsi per giro
– Fasi di uscita: A, B, Z
– Diametro dell’albero: 6 mm
– Tensione di alimentazione: 12-24 V DC (-10% a +15%) con ripple massimo del 5%
– Consumo di corrente: 100 mA massimo
– Tipo di uscita: PNP open collector
– Corrente di carico: 35 mA massimo
– Tensione residua: 0,4 V massimo (a 35 mA)
– Frequenza di risposta massima: 50 kHz
– Coppia di avviamento: 0,98 mN·m massimo
– Momento d’inerzia: 1 x 10⁻⁶ kg·m² massimo
– Carico sull’albero: Radiale: 30 N; Assiale: 20 N
– Velocità di rotazione massima: 6000 giri/min
– Temperatura operativa: da -10°C a 70°C (senza formazione di ghiaccio)
– Umidità operativa: dal 35% all’85% (senza condensa)
– Resistenza all’isolamento: 20 MΩ o superiore (a 500 V DC)
– Resistenza dielettrica: 500 V AC per 1 minuto
– Resistenza alle vibrazioni: 10-500 Hz, 2 mm o 150 m/s² di ampiezza doppia per 11 minuti, 3 volte in ciascuna direzione X, Y e Z
– Resistenza agli urti: 1000 m/s², 3 volte in ciascuna direzione X, Y e Z
– Grado di protezione: IEC: IP50
– Metodo di connessione: Cavo pre-cablato (lunghezza: 0,5 m)
– Materiali: Corpo: ABS; Unità principale: Alluminio; Albero: SUS420J2
– Peso: Circa 100 g (incluso l’imballaggio)
– Accessori inclusi: Manuale di istruzioni, giunti, chiave esagonale

Accessori Compatibili

– E69-C06B: Giunto per encoder E6B2, E6C2-C e E6CP
– E69-C610B: Giunto per encoder E6B2
– E69-C68B: Giunto per encoder E6B2 e E6C2-C

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il manuale di istruzioni fornito con il prodotto o di visitare il sito ufficiale di OMRON.
