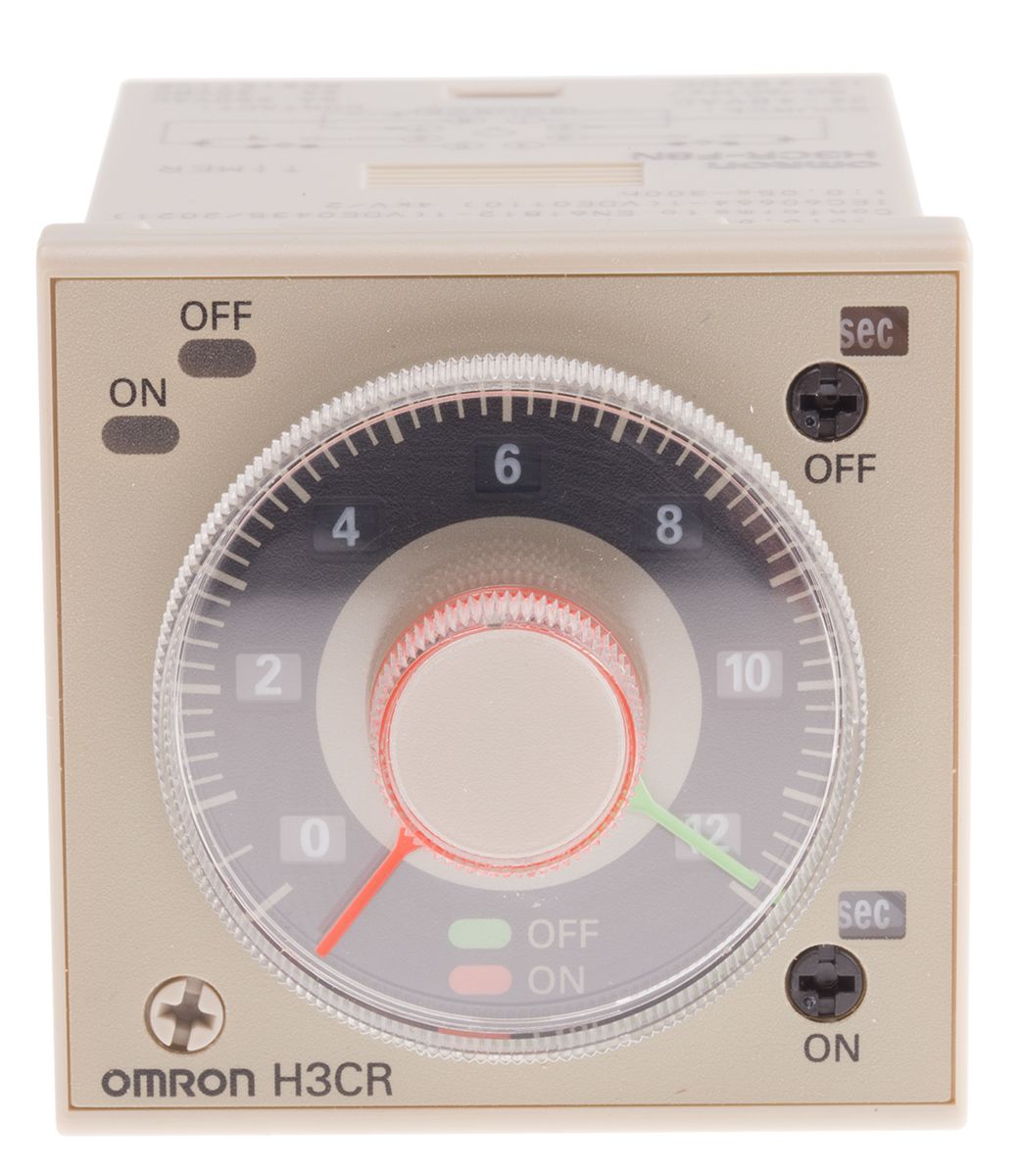

OMRON H3CRF8NAC2448DC1248

Descrizione del Prodotto

Il temporizzatore elettronico OMRON H3CR-F8N AC24-48/DC12-48 è un dispositivo analogico progettato per applicazioni industriali che richiedono funzioni di temporizzazione precise e affidabili.

Caratteristiche Principali

– Tipo: Analogico

– Tipo di installazione: Montaggio su zoccolo

– Funzioni: Doppio temporizzatore

– Dimensioni: 48 x 48 mm (1/16 DIN)

– Tipo di terminale: Plug-in

– Modalità di funzionamento: Flicker ON Start (avvio all’accensione)

– Tipo di uscita: Relè

– Descrizione dei contatti: DPDT (doppio polo doppio tiro)

– Intervallo di tempo: 0,05 s – 300 h

– Tensione di alimentazione AC: 24-48 V

– Tensione di alimentazione DC: 12-48 V

– Numero di pin: 8

Specifiche Tecniche

– Tensione nominale di alimentazione: 24-48 VAC 50/60 Hz, 12-48 VDC con ripple massimo del 20% (se l’alimentazione incorpora un raddrizzatore monofase a onda intera)

– Gamma di tensione consentita: 85-110% della tensione nominale (90-110% a 12 VDC)

– Consumo energetico: Relè ON: circa 0,8 W (a 24 VDC); Relè OFF: circa 0,2 W (a 24 VDC)

– Tensione di reset: Massimo 10% della tensione nominale di alimentazione

– Numero di intervalli di tempo: 18

– Modalità di funzionamento: Flicker ON Start

– Tipo di uscita di controllo: Tempo-limitato: DPDT

– Carico minimo applicabile: 10 mA a 5 VDC (valore di riferimento)

– Metodo di connessione: Zoccolo rotondo a 8 pin

Condizioni Ambientali

– Temperatura ambiente di funzionamento: da -10 a 55 ℃ (senza formazione di ghiaccio)

– Temperatura ambiente di stoccaggio: da -25 a 65 ℃ (senza formazione di ghiaccio)

– Umidità ambiente di funzionamento: 35-85%

Precisione e Affidabilità

– Precisione del tempo di funzionamento: ±0,2% FS massimo

– Errore di impostazione: ±5% FS ±50 ms massimo

– Tempo di reset: 0,1 s massimo

– Influenza della tensione: ±0,2% FS massimo

– Influenza della temperatura: ±1% FS massimo

Resistenza e Durata

– Resistenza di isolamento: Minimo 100 MΩ (a 500 VDC)

– Resistenza dielettrica: 2.000 VAC 50/60 Hz per 1 minuto tra parti metalliche conduttrici e non conduttrici

– Resistenza agli urti: 980 m/s², 3 volte in ciascuna delle 6 direzioni

– Durata elettrica: Minimo 100.000 operazioni (5 A a 250 VAC, carico resistivo a 1.800 operazioni/ora)

– Durata meccanica: Minimo 20 milioni di operazioni (senza carico a 1.800 operazioni/ora)

Accessori Compatibili

– Zoccolo P3G-08: Zoccolo per montaggio fronte quadro con terminali a vite

– Y92A-48B: Calotta di protezione frontale rigida per dispositivi 48×48 mm

– Y92F-30: Adattatore per montaggio fronte quadro per dispositivi 48×48 mm

– Y92F-73: Adattatore per montaggio fronte quadro per dispositivi 48×48 mm

Documentazione

– Catalogo tecnico H3CR-A/-F/-G/-H Solid-state Timer

– Avviso di sospensione EAC Mark removal

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da OMRON o di contattare il supporto tecnico autorizzato.
