OMRON H7ERN

Descrizione del Prodotto

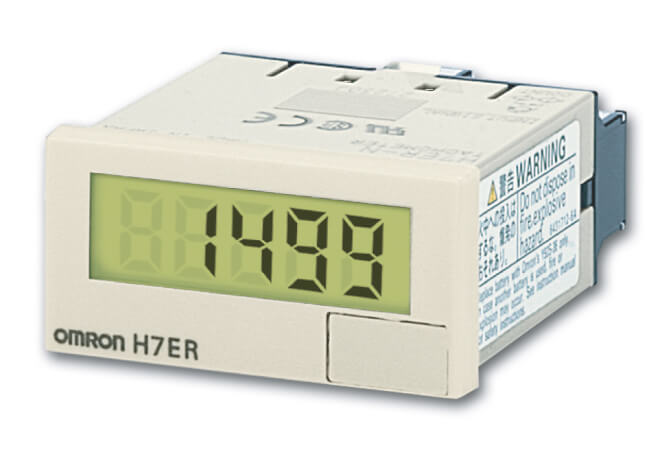

Il tachimetro digitale OMRON H7ER-N è un totalizzatore autoalimentato progettato per misurare la velocità di rotazione in applicazioni industriali. Presenta un display LCD a 4 cifre con altezza caratteri di 8,6 mm e una frequenza di conteggio massima di 1 kHz. Il dispositivo è dotato di ingresso senza tensione e non dispone di retroilluminazione. Il colore della custodia è grigio chiaro.

Specifiche Tecniche

Funzione: Tachimetro

Velocità di conteggio massima: 1 kHz

Larghezza minima del segnale di ingresso: 0,5 ms (1 kHz)

Velocità di visualizzazione massima: 1000 s⁻¹ (rps) con encoder a 1 impulso/giro; 1000 min⁻¹ (rpm) con encoder a 60 impulsi/giro

Metodo di ingresso: Ingresso senza tensione

Display: LCD a 4 cifre, altezza caratteri 8,6 mm (nero)

Soppressione dello zero: Presente

Protezione dei tasti: Assente

Temperatura ambiente (operativa): da -10 a 55 ℃ (senza formazione di ghiaccio o condensa)

Temperatura ambiente (stoccaggio): da -25 a 65 ℃ (senza formazione di ghiaccio o condensa)

Umidità ambiente (operativa): dal 25 all’85%

Resistenza di isolamento: Minimo 100 MΩ tra terminali sotto tensione e parti metalliche esposte non sotto tensione (a 500 VDC)

Tensione di tenuta dielettrica: 1000 VAC 50/60 Hz per 1 minuto tra terminali sotto tensione e parti metalliche esposte non sotto tensione

Tensione di impulso di tenuta: 4,5 kV tra terminali sotto tensione e parti metalliche esposte non sotto tensione

Immunità al rumore: ±500 V tra terminali di ingresso conteggio, rumore a onda quadra simulato (larghezza impulso: 100 ns/1 µs, salita 1 ns)

Immunità statica: ±8 kV (malfunzionamento)

Resistenza alle vibrazioni: Distruzione: 10-55 Hz, ampiezza singola 0,375 mm in ciascuna delle 3 direzioni per 2 ore; Malfunzionamento: 10-55 Hz, ampiezza singola 0,15 mm in ciascuna delle 3 direzioni per 10 minuti

Resistenza agli urti: Distruzione: 300 m/s², 3 volte in ciascuna delle 6 direzioni; Malfunzionamento: 200 m/s², 3 volte in ciascuna delle 6 direzioni

Grado di protezione: Frontale custodia: IP66, NEMA 4 (interno), e UL Tipo 4X (interno)

Metodo di connessione esterna: Terminale a vite

Colore della custodia: Grigio chiaro (Munsell 5Y7/1)

Peso: Circa 60 g

Dimensioni

Il dispositivo ha dimensioni di 48 mm di larghezza, 24 mm di altezza e 48,5 mm di profondità.

Accessori

Adattatore per montaggio a pannello: Y92F-35

Batteria di ricambio: Y92S-36

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da OMRON.
