Descrizione del Prodotto

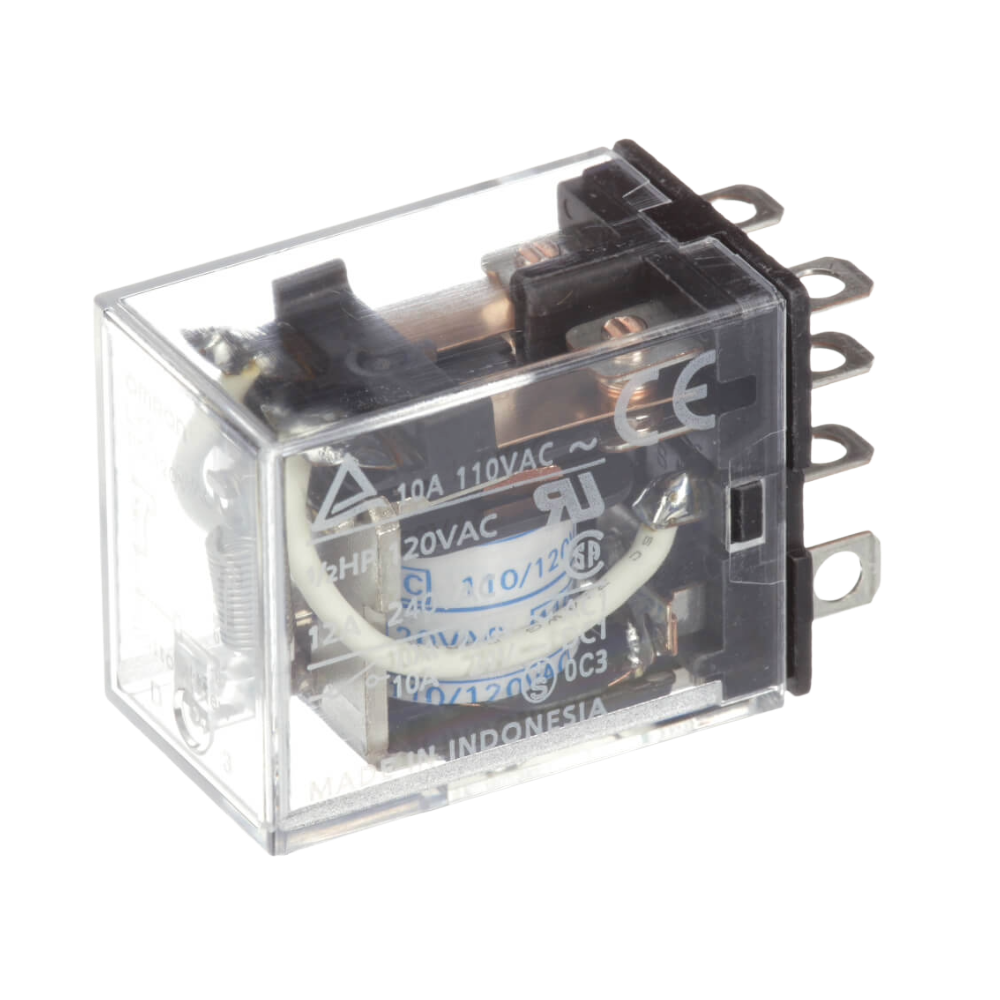

Il relè OMRON LY2110120VAC è un relè elettromeccanico a doppio scambio (DPDT) progettato per applicazioni industriali generiche. È caratterizzato da una bobina con tensione nominale di 110/120 VAC e una capacità di commutazione fino a 10 A.
Caratteristiche Principali
– Configurazione dei contatti: DPDT (2 Form C)
– Tensione nominale della bobina: 110/120 VAC
– Corrente nominale dei contatti: 10 A
– Tensione di commutazione massima: 250 VAC, 125 VDC
– Resistenza della bobina: 4,43 kΩ
– Consumo energetico: circa 1,1 VA
– Materiale dei contatti: Lega d’argento (Ag)
– Dimensioni: 28 mm (L) x 21,5 mm (P) x 36 mm (A)
– Peso: circa 40 g
Specifiche della Bobina
– Tensione nominale: 110/120 VAC
– Corrente della bobina: 9,9 mA a 110 VAC; 10,8 mA a 120 VAC
– Resistenza della bobina: 4,43 kΩ
– Consumo energetico: circa 1,1 VA
Specifiche dei Contatti
– Configurazione: DPDT (2 Form C)
– Corrente nominale: 10 A
– Tensione di commutazione massima: 250 VAC, 125 VDC
– Materiale: Lega d’argento (Ag)
Prestazioni
– Resistenza di contatto: massimo 50 mΩ (metodo di caduta di tensione con 5 VDC 1 A)
– Tempo di attivazione: massimo 25 ms (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti)
– Tempo di reset: massimo 25 ms (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti)
– Frequenza operativa massima: Meccanica: 18.000 operazioni/ora; Carico nominale: 1.800 operazioni/ora
– Resistenza di isolamento: minimo 100 MΩ (a 500 VDC) tra bobina e contatti, tra contatti della stessa polarità e tra contatti di polarità diversa
– Rigidità dielettrica: 2.000 VAC 50/60 Hz per 1 minuto tra bobina e contatti; 1.000 VAC 50/60 Hz per 1 minuto tra contatti della stessa polarità; 2.000 VAC 50/60 Hz per 1 minuto tra contatti di polarità diversa
– Resistenza alle vibrazioni (distruzione): 10 a 55 a 10 Hz, ampiezza singola di 0,5 mm (ampiezza doppia di 1 mm)
– Resistenza agli urti (distruzione): 1.000 m/s²
– Durata meccanica: minimo 50 milioni di operazioni (frequenza di commutazione 18.000 operazioni/ora)
Condizioni Ambientali
– Temperatura ambiente operativa: da -25°C a 55°C (senza congelamento o condensazione)
– Umidità ambiente operativa: dal 5% all’85%
Dimensioni e Peso
– Dimensioni: 28 mm (L) x 21,5 mm (P) x 36 mm (A)
– Peso: circa 40 g
Certificazioni
– Conformità a CE, CSA, UL, VDE
Applicazioni Tipiche
Il relè OMRON LY2110120VAC è ideale per applicazioni industriali generiche che richiedono un’affidabile commutazione di carichi fino a 10 A, come il controllo di motori, riscaldatori e altri dispositivi elettrici.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica ufficiale del prodotto fornita da OMRON.
