OMRON MKS3PI5DC24

Descrizione del Prodotto

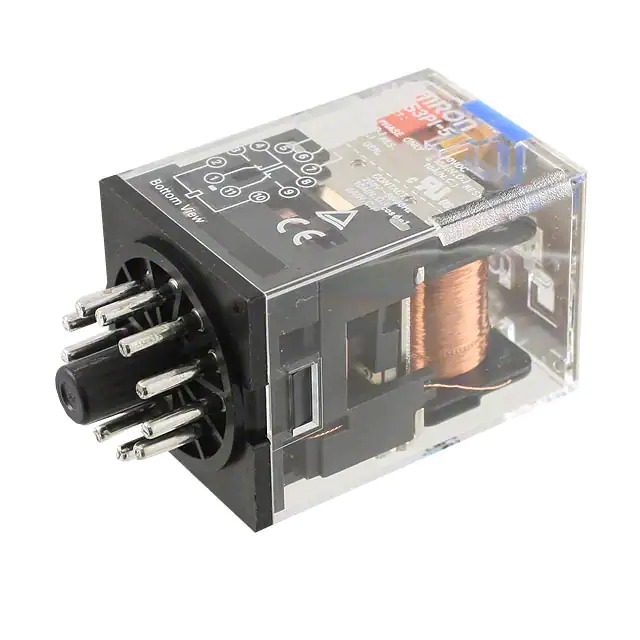

Il relè OMRON MKS3PI-5 DC24 è un relè a uso generale con configurazione 3PDT (3 poli, doppio tiro), progettato per applicazioni industriali che richiedono affidabilità e prestazioni elevate. È dotato di un indicatore meccanico e di un pulsante di test per facilitare le operazioni di verifica e manutenzione.

Specifiche Tecniche

– Metodo di montaggio: Con zoccolo a innesto
– Numero di poli: 3
– Corrente nominale di trasporto: 10 A
– Tensione della bobina: 24 V DC
– Materiale dei contatti: AgSnIn (Argento-Stagno-Indio)
– Descrizione dei contatti: 3PDT
– Caratteristiche aggiuntive: Pulsante di test, custodia trasparente, indicatore meccanico
– Tipo di terminale: A innesto

Prestazioni Elettriche

– Carico nominale dei contatti:
– NO (Normalmente Aperto): 10 A a 250 V AC (carico resistivo)
– NC (Normalmente Chiuso): 5 A a 250 V AC (carico resistivo)
– NO: 10 A a 30 V DC (carico resistivo)
– NC: 5 A a 30 V DC (carico resistivo)
– Massima tensione di commutazione: 250 V AC, 250 V DC
– Massima corrente di commutazione: 10 A
– Massima potenza di commutazione:
– NO: 2.500 VA (carico resistivo)
– NC: 1.250 VA (carico resistivo)
– NO: 300 W (carico resistivo)
– NC: 150 W (carico resistivo)

Prestazioni della Bobina

– Corrente della bobina: 55,8 mA
– Resistenza della bobina: 430 Ω
– Tensione di funzionamento: 80% max. della tensione nominale
– Tensione di rilascio: 15% min. della tensione nominale
– Tensione massima: 110% della tensione nominale
– Consumo energetico: Circa 1,4 W

Prestazioni Meccaniche

– Resistenza di contatto: 100 mΩ max. (metodo della caduta di tensione con 5 V DC 1 A)
– Tempo di funzionamento: 30 ms max. (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti)
– Tempo di rilascio: 20 ms max. (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti)
– Frequenza operativa massima:
– Meccanica: 18.000 operazioni/ora
– Carico nominale: 1.800 operazioni/ora
– Resistenza all’isolamento: 100 MΩ min. (a 500 V DC)
– Rigidità dielettrica:
– Tra bobina e contatti: 2.500 V AC 50/60 Hz per 1 min
– Tra contatti di polarità diversa: 2.500 V AC 50/60 Hz per 1 min
– Tra contatti della stessa polarità: 1.000 V AC 50/60 Hz per 1 min
– Resistenza alle vibrazioni (distruzione): 10 a 55 a 10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm)
– Resistenza alle vibrazioni (malfunzionamento): 10 a 55 a 10 Hz, ampiezza singola di 0,5 mm (ampiezza doppia di 1 mm)
– Resistenza agli urti (distruzione): 1.000 m/s²
– Resistenza agli urti (malfunzionamento): 100 m/s²
– Durata (meccanica): 5.000.000 operazioni min. (frequenza di commutazione 1.800 operazioni/ora)
– Durata (elettrica): 100.000 operazioni min. (a 23°C, carico nominale, frequenza di commutazione 1.800 operazioni/ora)
– Temperatura ambiente (funzionamento): -40 a 60°C
– Umidità ambiente (funzionamento): 5 a 85%
– Peso: Circa 90 g

Certificazioni

– CSA
– cURus
– TUV

Applicazioni Tipiche

Il relè OMRON MKS3PI-5 DC24 è ideale per applicazioni industriali generali che richiedono un controllo affidabile dei circuiti elettrici, come nel controllo di motori, riscaldatori, illuminazione e altre apparecchiature industriali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il datasheet ufficiale fornito da OMRON.
