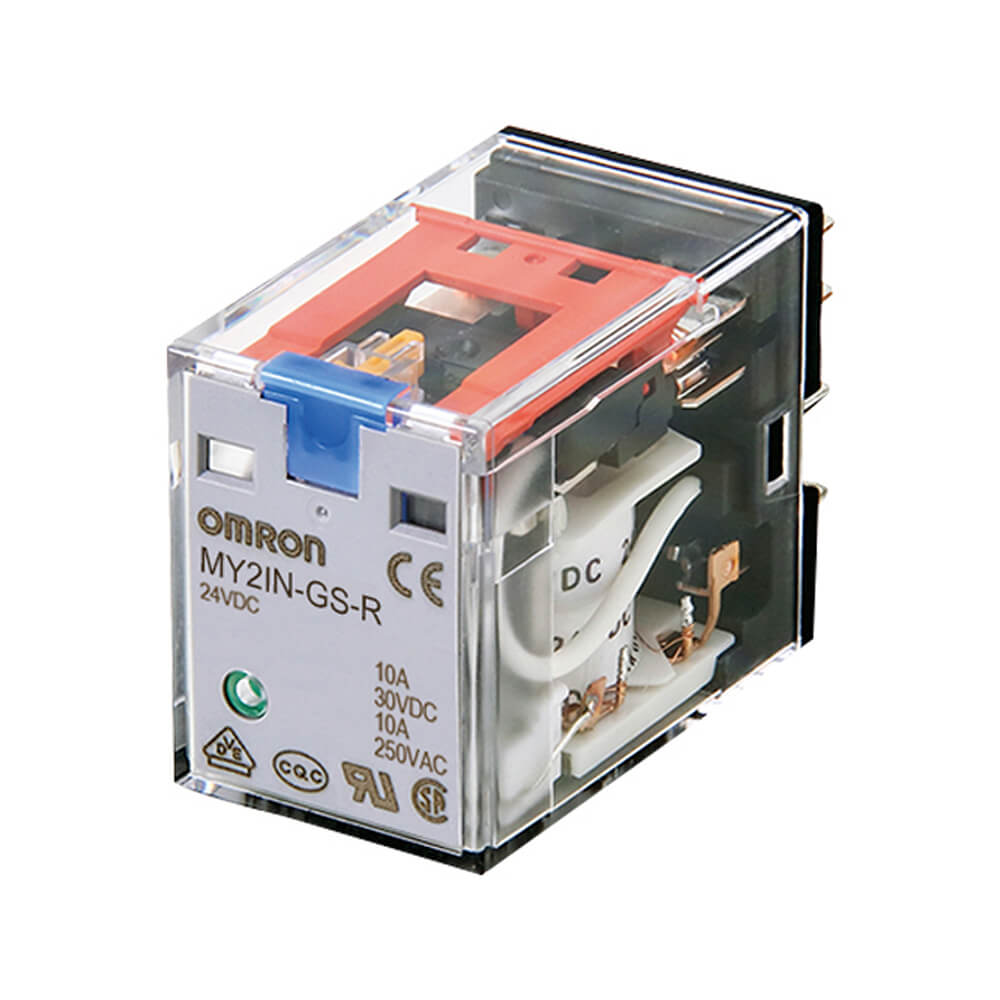

OMRON MY2INGSRAC24

Descrizione del Prodotto

Il relè OMRON MY2IN-GS-R AC24 è un relè elettromeccanico a 2 poli (DPDT) con una corrente nominale di 10 A e una tensione di bobina di 24 V AC. È dotato di indicatori meccanici e LED, pulsante di prova bloccabile e terminali a innesto.

Specifiche Tecniche

Metodo di Montaggio: Con zoccolo a innesto

Numero di Poli: 2 (DPDT)

Corrente Nominale: 10 A

Tensione di Bobina: 24 V AC

Materiale dei Contatti: Argento (Ag)

Caratteristiche Aggiuntive: Indicatore LED, pulsante di prova bloccabile, custodia trasparente, indicatore meccanico

Tipo di Terminale: A innesto, saldabile

Prestazioni

Resistenza di Contatto: 50 mΩ max. (metodo di caduta di tensione con 5 VDC 1 A)

Tempo di Operazione: 20 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)

Tempo di Reset: 20 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)

Frequenza Operativa Massima: Meccanica: 18.000 operazioni/ora; Carico nominale: 1.800 operazioni/ora

Resistenza di Isolamento: Tra bobina e contatti: 100 MΩ min. (a 500 VDC); Tra contatti di polarità diversa: 100 MΩ min. (a 500 VDC); Tra contatti della stessa polarità: 100 MΩ min. (a 500 VDC)

Resistenza alle Vibrazioni (Distruzione): 10 a 55 a 10 Hz, ampiezza singola di 0,5 mm (ampiezza doppia di 1 mm)

Resistenza agli Urti (Distruzione): 1.000 m/s²

Durata (Meccanica): 50 milioni di operazioni min. (frequenza di commutazione 18.000 operazioni/ora)

Durata (Elettrica): 500.000 operazioni min. (23 ℃, carico nominale, frequenza di commutazione 1.800 operazioni/ora)

Temperatura Ambiente (Operativa): -55 a 70 ℃ (senza congelamento o condensa)

Umidità Ambiente (Operativa): 5 a 85%

Peso: Circa 35 g

Applicazioni

Il relè OMRON MY2IN-GS-R AC24 è ideale per applicazioni industriali generali che richiedono un relè affidabile con indicatori visivi e funzionalità di test manuale.

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale del produttore o contattare un distributore autorizzato.
