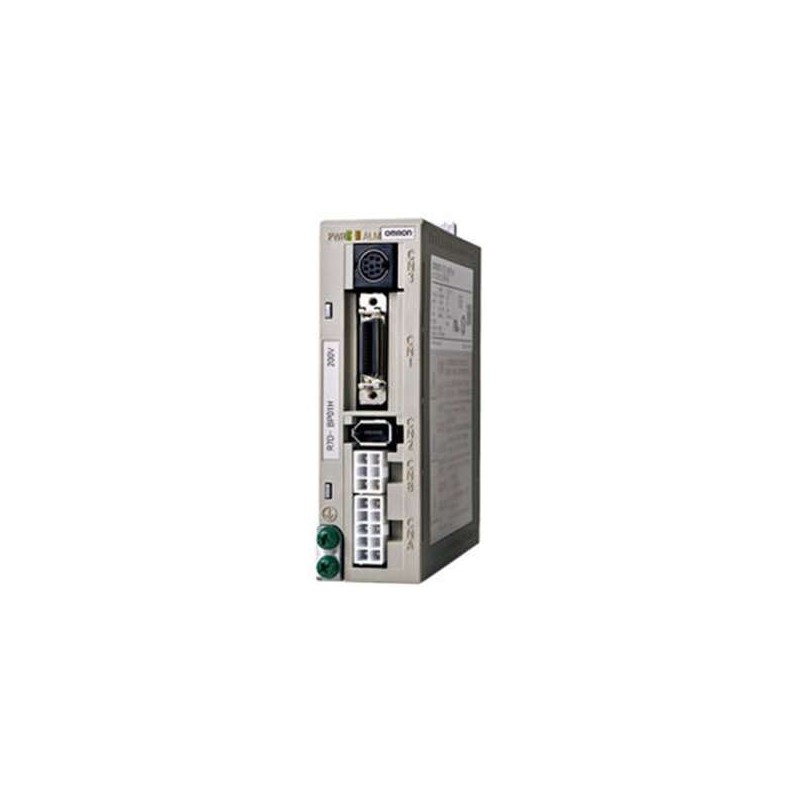

OMRON R7DBP02HH

Descrizione del Prodotto

Il servoazionamento OMRON R7D-BP02HH è un dispositivo compatto e avanzato progettato per il controllo preciso di servomotori AC. Fa parte della serie SmartStep 2 e offre funzionalità di controllo tramite treno di impulsi, rendendolo ideale per applicazioni che richiedono alta precisione e affidabilità.

Specifiche Tecniche

– Metodo di controllo del servo: Treno di impulsi
– Tensione di alimentazione del drive: 230 V monofase
– Potenza nominale: 0,2 kW (200 W)
– Corrente di uscita continua (rms): 1,6 A
– Corrente di uscita massima momentanea (rms): 4,9 A
– Capacità di alimentazione: 0,35 kVA
– Tensione di alimentazione del circuito principale: 200-240 V AC (170-264 V), 50/60 Hz
– Metodo di controllo: Servo completamente digitale
– Metodo dell’inverter: Metodo PWM basato su IGBT
– Frequenza PWM: 12 kHz
– Frequenza massima di risposta (impulsi di comando): Line drive: 500 kpps, Open collector: 200 kpps
– Peso: 0,42 kg
– Capacità motore applicabile: 200 W

Compatibilità con Servomotori

Il R7D-BP02HH è compatibile con i seguenti servomotori della serie G di OMRON:

– Tipo cilindrico, 200 W, 200 VAC, 3000 rpm, 0,64 Nm, con freno
– Tipo cilindrico, 200 W, 200 VAC, 3000 rpm, 0,64 Nm, senza freno
– Tipo piatto, 200 W, 200 VAC, 3000 rpm, 0,64 Nm, con freno
– Tipo piatto, 200 W, 200 VAC, 3000 rpm, 0,64 Nm, senza freno

Caratteristiche Principali

– Auto-tuning online e configurazione semplice
– Dimensioni ultra-compatte
– Due limiti di coppia
– Ingranaggio elettronico, quattro impostazioni di velocità interne e ampia gamma di impostazioni degli impulsi
– Filtri adattivi per la soppressione di vibrazioni e risonanze
– Configurazione e messa in servizio tramite software CX-Drive

Applicazioni Tipiche

Il servoazionamento R7D-BP02HH è ideale per applicazioni che richiedono un controllo preciso del movimento, come macchine utensili, sistemi di automazione industriale, robotica e altre applicazioni che necessitano di alta precisione e affidabilità nel controllo del movimento.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il manuale utente fornito da OMRON.
