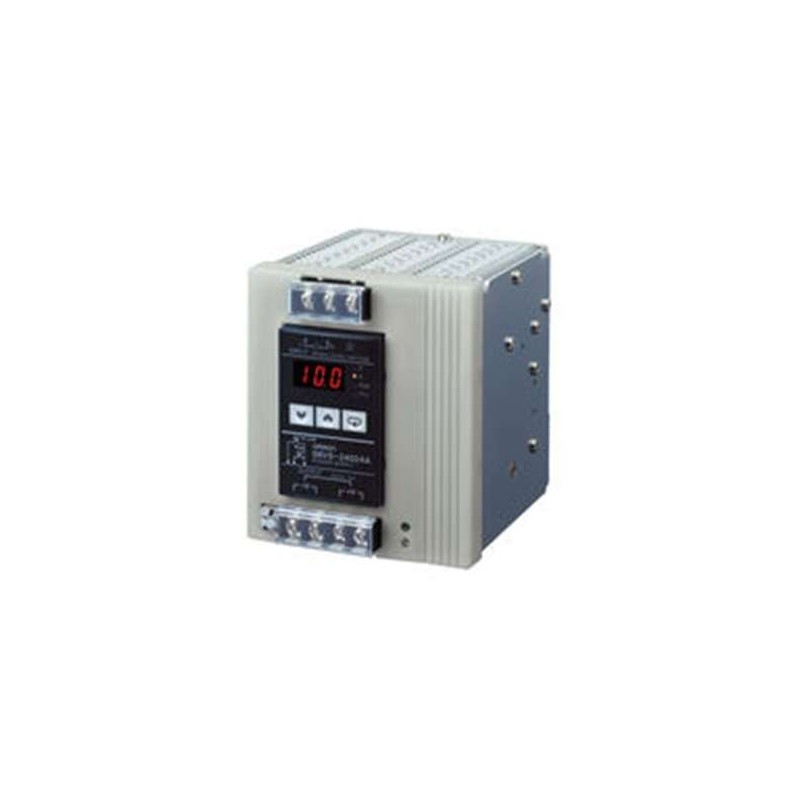

OMRON S8VS03024

Descrizione del Prodotto

Il modello OMRON S8VS-03024 è un alimentatore switching su guida DIN con una potenza di uscita di 30 W e una tensione di uscita di 24 V DC. È progettato per applicazioni industriali e offre un’installazione semplice grazie al montaggio su guida DIN.

Specifiche Tecniche

– Tipo: Alimentatore switching su guida DIN
– Metodo di montaggio: Guida DIN
– Fase: Monofase
– Potenza di uscita: 30 W
– Efficienza: 86%
– Tensione di uscita: 24 V DC
– Corrente di uscita nominale: 1,3 A
– Gamma di temperatura operativa: -10°C ~ 60°C (con derating)
– Caratteristiche: Classe UL 2
– Tipo di terminale: A vite
– Porte di comunicazione: Nessuna
– Funzione di allarme: Non presente
– Numero di uscite: 1
– Tensione di alimentazione nominale a 50 Hz AC: 100-240 V
– Gamma di tensione di alimentazione AC: 85-264 V
– Gamma di tensione di alimentazione DC: 80-370 V
– Dimensioni (L x A x P): 22,5 mm x 94,6 mm x 96,4 mm
– Peso: 180 g

Caratteristiche Principali

– Protezione da sovraccarico: Sì, con reset automatico
– Protezione da sovratensione: Sì, richiede lo spegnimento e la riaccensione dell’alimentazione
– Operazione in serie: Sì, fino a 2 alimentatori con diodo esterno
– Operazione in parallelo: No (possibile operazione di backup con diodi esterni)
– Indicatore di uscita: Sì (colore: verde)

Ambiente Operativo

– Resistenza alle vibrazioni: 10-55 Hz, ampiezza singola di 0,375 mm in ciascuna delle 3 direzioni per 2 ore
– Resistenza agli urti: 150 m/s², in ciascuna delle 6 direzioni per 3 volte
– Temperatura ambiente (operativa): -10°C ~ 60°C
– Temperatura ambiente (stoccaggio): -25°C ~ 65°C
– Umidità ambiente (operativa): 25% ~ 85%
– Umidità ambiente (stoccaggio): 25% ~ 90%

Affidabilità

– Vita utile: 10 anni (a ingresso nominale, carico al 50%, temperatura di 40°C, montaggio standard)

Costruzione

– Tipo di costruzione: Tipo coperto
– Connessione: Morsetti a vite
– Montaggio: Montaggio su guida DIN
– Accessori: Copertura del blocco terminale

Note

Non utilizzare l’uscita di un inverter per l’alimentazione. Gli inverter con una frequenza di uscita di 50/60 Hz sono disponibili, ma l’aumento della temperatura interna dell’alimentatore potrebbe causare incendi o bruciature.

Dimensioni

– Larghezza: 22,5 mm
– Altezza: 94,6 mm
– Profondità: 96,4 mm

Certificazioni

– Approvazioni: CE, cULus, cURus, VDE

Documentazione

Per ulteriori dettagli, consultare il catalogo tecnico degli alimentatori switching S8VS disponibile sul sito ufficiale di OMRON.
