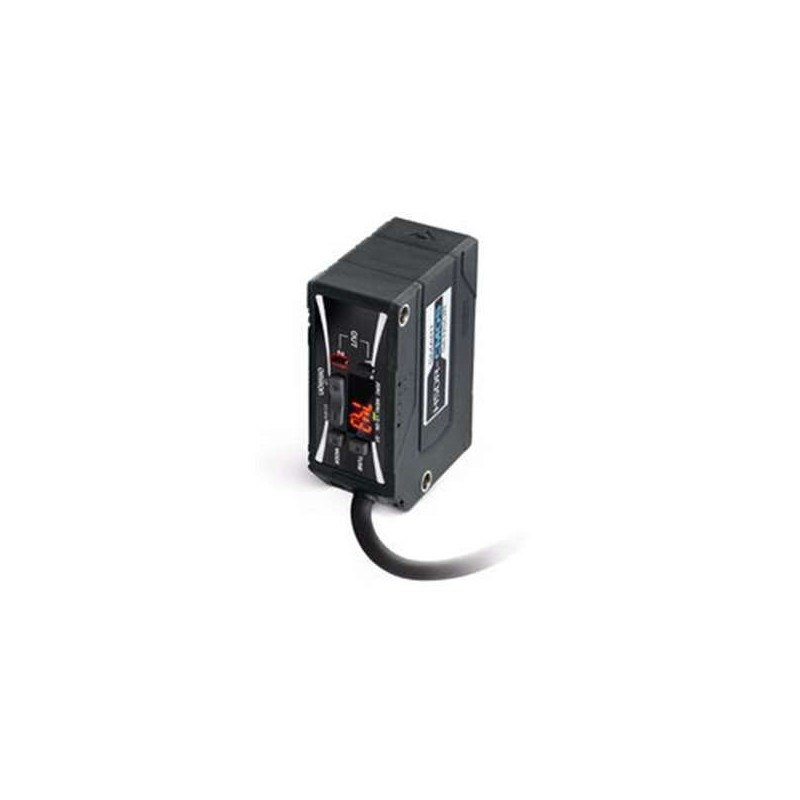

OMRON ZX1LD300A8605M

Modello

ZX1-LD300A86 0.5M

Tipo di sensore

Sensore laser di spostamento CMOS con amplificatore integrato

Metodo di rilevamento

Riflettente diffuso

Distanza di rilevamento

300 mm ± 150 mm

Risoluzione geometrica

0,03 mm

Sorgente luminosa

Laser a semiconduttore visibile (lunghezza d’onda: 660 nm, 1 mW max.)

Classe laser

Classe 2 (JIS, IEC/EN, FDA, GB/T)

Diametro del punto (tipico)

0,52 mm (definito alla distanza centrale di misurazione)

Uscita analogica

Corrente: 4-20 mA, resistenza di carico massima: 300 Ω

Uscita di controllo

PNP, tensione di alimentazione del carico: 30 VDC max., corrente di carico: 100 mA max.

Tempo di risposta

Modalità super-alta velocità (SHS): 1 ms

Modalità alta velocità (HS): 10 ms

Modalità standard (Stnd): 100 ms

Alimentazione

10-30 VDC

Consumo di corrente

250 mA max. (a 10 VDC)

Metodo di connessione

Connettore di sistema

Lunghezza del cavo

0,5 m

Dimensioni

Altezza: 66 mm

Larghezza: 27,2 mm

Profondità: 52 mm

Grado di protezione

IP67

Temperatura di funzionamento

-10°C ~ 55°C

Funzioni

Smart tuning, funzione di mantenimento, impostazione della scala, rimozione dello sfondo, timer di ritardo OFF, timer di ritardo ON, timer a impulso singolo, timer di ritardo ON/OFF, azzeramento, uscita area, funzione eco, impostazione della larghezza dell’isteresi e inizializzazione delle impostazioni

Indicatori

Display digitale (rosso), indicatore di uscita (OUT1, OUT2) (arancione), indicatore di azzeramento (arancione), indicatore del menu (arancione), indicatore laser ON (verde) e indicatore di smart tuning (blu)

Accessori opzionali

Staffa di montaggio E39-L181 per ZX1-LD300/LD600

Cavi di estensione per modelli con connettore pre-cablato: ZX0-XC10R (10 m), ZX0-XC20R (20 m)
