PEPPERL+FUCHS 70129400

Descrizione del Prodotto

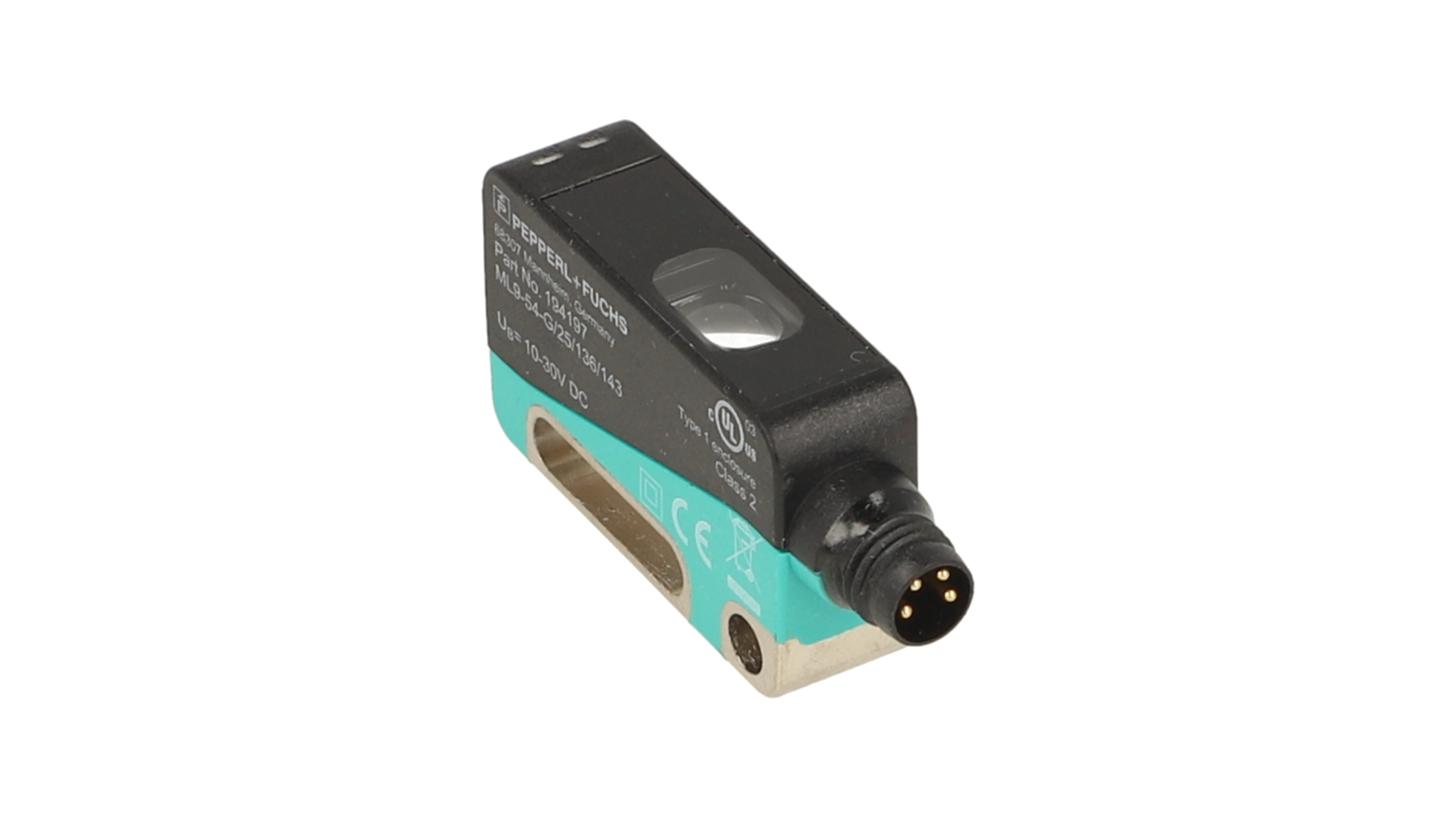

Il sensore fotoelettrico a riflessione con filtro di polarizzazione ML9-54-G-8736 di Pepperl+Fuchs è progettato per il rilevamento preciso di oggetti trasparenti, come bottiglie di vetro chiaro.

Caratteristiche Principali

– LED ultra luminosi per indicazione di alimentazione, segnale debole e stato di commutazione.
– Funzione TEACH-IN per una facile configurazione.
– Regolazione automatica in caso di contaminazione in modalità di rilevamento del contrasto.
– Immunità alla luce ambientale, anche con lampade a risparmio energetico.
– Protezione contro le interferenze reciproche (assenza di crosstalk).
– Classe di protezione II.

Specifiche Generali

– Distanza di rilevamento effettiva: 0 … 3,5 m in modalità TEACH.
– Distanza del riflettore: 0 … 3,5 m in modalità TEACH.
– Obiettivo di riferimento: Riflettore H85-2.
– Sorgente luminosa: LED.
– Tipo di luce: Luce rossa visibile modulata, 660 nm.
– Filtro di polarizzazione: Sì.
– Deviazione angolare: max. ± 1°.
– Diametro del punto luminoso: circa 40 mm a 1 m di distanza di rilevamento.
– Angolo di apertura: 1,7°.
– Limite di luce ambientale: 40.000 Lux.

Specifiche Elettriche

– Tensione di esercizio: 10 … 30 V DC, classe 2.
– Ondulazione: max. 10%.
– Corrente di assorbimento senza carico: <20 mA a 24 V DC.

Uscita

– Tipo di commutazione: Luce/scuro attivato, commutabile.
– Uscita del segnale: 1 NPN, protetto contro i cortocircuiti, collettore aperto.
– Tensione di commutazione: max. 30 V DC.
– Corrente di commutazione: max. 100 mA.
– Frequenza di commutazione: 1000 Hz.
– Tempo di risposta: 500 µs.

Condizioni Ambientali

– Temperatura ambiente: -20 … 60 °C (-4 … 140 °F).
– Temperatura di stoccaggio: -40 … 75 °C (-40 … 167 °F).

Specifiche Meccaniche

– Larghezza dell’alloggiamento: 23 mm.
– Altezza dell’alloggiamento: 38 mm.
– Profondità dell’alloggiamento: 11 mm.
– Grado di protezione: IP67.
– Connessione: Connettore M8 x 1, 4 pin.
– Materiale:
– Alloggiamento: PC (Makrolon rinforzato con fibra di vetro).
– Superficie ottica: Vetro.
– Connettore: Plastica.
– Peso: circa 25 g.

Certificazioni e Approvazioni

– Classe di protezione: II, tensione nominale ≤ 50 V AC con grado di inquinamento 1-2 secondo IEC 60664-1, isolamento funzionale secondo DIN EN 50178.
– Approvazione UL: cULus.
– Approvazione CCC: Non richiesta per prodotti con tensione ≤36 V.
