PHOENIX CONTACT 1500758

Descrizione del prodotto

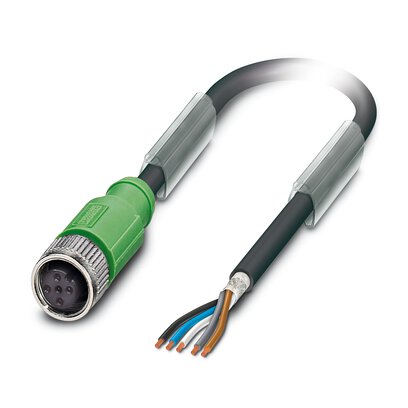

Il SAC-5P-10,0-PUR/M12FS SH è un cavo sensore/attuatore a 5 poli, con guaina in PUR senza alogeni di colore grigio-nero RAL 7021. Il cavo è schermato utilizzando la tecnologia Advanced Shielding Technology e presenta un’estremità con conduttori liberi e un connettore femmina diritto M12 con codifica A. La lunghezza del cavo è di 10 metri.

Caratteristiche tecniche

– Numero di poli: 5
– Materiale della guaina: PUR senza alogeni
– Colore della guaina: grigio-nero RAL 7021
– Schermatura: Treccia di fili in rame stagnati con copertura ottica dell’80%
– Connettore: Femmina diritto M12, codifica A
– Lunghezza del cavo: 10 m
– Corrente nominale: 4 A a 40°C
– Tensione nominale: 48 V AC / 60 V DC
– Resistenza di isolamento: ≥ 100 MΩ
– Grado di protezione: IP65 / IP67
– Temperatura operativa: -40°C a 80°C (posa fissa); -25°C a 80°C (posa mobile)
– Materiale dei contatti: CuSn con rivestimento in Ni/Au
– Materiale dell’inserto portacontatti: TPU GF
– Materiale dell’impugnatura: TPU, difficilmente infiammabile, autoestinguente
– Materiale della ghiera: Pressogetto di zinco, nichelato
– Materiale della guarnizione: NBR
– Classe di combustibilità UL 94: HB
– Resistenza alla fiamma: secondo UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
– Assenza di alogeni: secondo DIN VDE 0472 Parte 815
– Resistenza all’olio: a norma DIN EN 60811-2-1
– Resistenza all’idrolisi e ai microbi
– Resistente ai raggi UV secondo DIN EN ISO 4892-2-A
– Raggio di piegatura minimo: 26 mm (posa fissa); 52 mm (posa mobile fino a +60°C)
– Numero di cicli di piegatura: 10.000.000
– Corsa di posizionamento: 10 m
– Velocità di posizionamento: 3 m/s
– Accelerazione: 10 m/s²
– Tensione di prova filo/filo: 3000 V (a 20°C)
– Resistenza del conduttore: max. 57 Ω/km (a 20°C)
– Resistenza di isolamento: 70 GΩ*km (a 20°C)
– Tensione nominale del cavo: 300 V (a 20°C)
– Temperatura ambiente (esercizio): -40°C a 80°C (cavi, posa fissa); -25°C a 80°C (cavi, posa mobile)
– Definizione norma: Connettore M12
– Norme/Disposizioni: IEC 61076-2-101
– Classe di combustibilità a norma UL 94: HB
– Materiale del conduttore: Filo Cu nudo
– Materiale isolamento fili: PP
– Guaina esterna, materiale: PUR
– Guaina esterna, colore: nero RAL 9005
– Diametro esterno cavo D: 5,25 mm ±0,2 mm
– Colori filo: marrone, bianco, blu, nero, grigio
– Struttura conduttore segnale linea: 42x 0,10 mm
– Diametro cavo incluso isolamento: 1,27 mm ±0,02 mm (Linea del segnale)
– Linea segnale AWG: 22
– Sezione conduttore: 5x 0,34 mm² (Linea del segnale)
– UL AWM Style: 20549
– Abbreviazione cavi: LiF9YC11Y
– Tipo cavo (sigla): PUR
– Tipo cavo: PUR senza alogeni nero
– Schermatura: Treccia di fili in rame stagnati
– Copertura schermata ottica: 80%
– Cordatura intera: 5 conduttori intorno ai riempitori verso l’anima
– Disposizione dell’ingresso cavi, lato campo: diritto
– Esecuzione collegamento elettrico, lato campo: M12
– Tipo di contatto a innesto, lato campo: femmina (presa)
– Esecuzione collegamento elettrico, lato scatola: estremità libera
– Disposizione dell’ingresso cavi, lato scatola: diritto
– Materiale del corpo base del contatto: CuSn
– Materiale del rivestimento di contatto: Au
– Temperatura esterna cavo ammiss., posa fissa: -40 °C 80 °C
– Temperatura esterna cavo ammiss., in movimento: -25 °C 90 °C
– Corrente nominale In: 4 A
– Tensione di dimensionamento: 48 V
– Resistenza di contatto: 5 mOhm
– Materiale del rivestimento di contatto: altri
– Materiale del corpo base del contatto: CuSn
– Esecuzione collegamento elettrico, lato scatola: M12
– Tipo di contatto a innesto, lato scatola: femmina (presa)
– Temperatura esterna cavo ammiss., posa fissa: -40÷80 °C
– Temperatura esterna cavo ammiss., in movimento: -25÷80 °C
– Corrente nominale In: 4 A
– Tensione Nominale: 48 V
– Materiale del rivestimento di contatto: altri
– Materiale del corpo base del contatto: CuSn
– Esecuzione collegamento elettrico, lato scatola: M12
– Tipo di contatto a innesto, lato scatola: femmina (presa)
– Temperatura esterna cavo ammiss., posa fissa: -40÷80 °C
– Temperatura esterna cavo ammiss., in movimento: -25÷80 °C
– Corrente nominale In: 4 A
– Tensione Nominale: 48 V
– Materiale del rivestimento di contatto: altri
– Materiale del corpo base del contatto: CuSn
– Esecuzione collegamento elettrico, lato scatola: M12
– Tipo di contatto a innesto, lato scatola: femmina (presa)
– Temperatura esterna cavo ammiss., posa fissa: -40÷80 °C
– Temperatura esterna cavo ammiss., in movimento: -25÷80 °C
– Corrente nominale In: 4 A
– Tensione Nominale: 48 V
–
