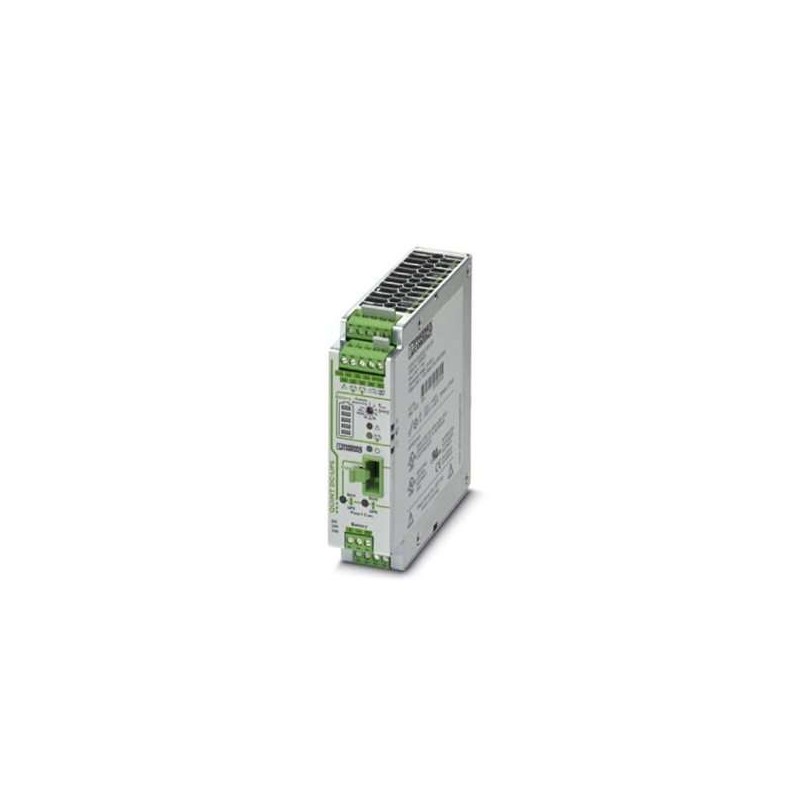

PHOENIX CONTACT 2320225

Descrizione del prodotto

Il QUINT-UPS/24DC/24DC/10 è un gruppo di continuità (UPS) con tecnologia IQ, progettato per il montaggio su guida DIN. Accetta un ingresso di 24 V DC e fornisce un’uscita di 24 V DC con una corrente nominale di 10 A. Include un adattatore universale per guida DIN UTA 107/30 preinstallato.

Caratteristiche principali

– Riconoscimento automatico della batteria e sostituzione senza utensili durante il funzionamento.

– Comunicazione tramite interfacce IFS.

– Sfruttamento ottimale del tempo di copertura e monitoraggio preventivo dell’accumulo.

– Caricamento rapido della batteria.

– Ampie funzioni di segnalazione e parametrizzazione.

– Intervento rapido degli interruttori magnetotermici standard grazie alla tecnologia SFB (Selective Fuse Breaking Technology).

– Affidabilità di attivazione in presenza di carichi pesanti grazie alla riserva di potenza statica POWER BOOST fino a 1,5 volte la potenza nominale.

Dati tecnici

– **Tensione d’ingresso:** 24 V DC

– **Gamma di tensione d’ingresso:** 18 V DC … 30 V DC

– **Tensione d’uscita nominale:** 24 V DC

– **Gamma di tensione d’uscita:** 18 V DC … 30 V DC

– **Corrente d’uscita nominale:** 10 A (-25 °C … 50 °C)

– **Potenza d’uscita:** 240 W

– **POWER BOOST (IBoost):** 15 A (-25 °C … 40 °C)

– **Selective Fuse Breaking (ISFB):** 60 A (-25 °C … 60 °C)

– **Durata:** 12 ms (tecnologia SFB)

– **Tensione di carica finale:** 24 V DC … 29 V DC (compensata in temperatura)

– **Corrente di carica:** 0,2 A … 2,88 A

– **Capacità nominale della batteria:** 1,3 Ah … 140 Ah

– **Verifica presenza batteria/intervallo di tempo:** 1 min.

– **Tecnologia IQ:** Sì

– **Compensazione della temperatura:** 42 mV/K (preimpostata)

– **Gestione di rete:** Sì

– **Isolamento tensione ingresso/uscita:** 500 V DC

– **Isolamento tensione ingresso, uscita/alloggiamento:** 750 V DC

– **Tipo di prodotto:** UPS DC

– **Famiglia di prodotti:** QUINT USV

– **MTBF (IEC 61709, SN 29500):** > 500000 h (40 °C)

– **Materiale dell’alloggiamento:** Metallo

– **Tipo di alloggiamento:** Alluminio (AlMg3)

– **Versione del coperchio:** Lamiera d’acciaio zincata, priva di cromo (VI)

– **Materiale dell’alloggiamento:** Lamiera d’acciaio, zincata

– **Grado di protezione:** IP20

– **Temperatura ambiente (funzionamento):** -25 °C … 70 °C

– **Temperatura ambiente (stoccaggio/trasporto):** -40 °C … 85 °C

– **Classe climatica:** 3K3 (conforme a EN 60721)

– **Umidità relativa massima consentita (funzionamento):** ≥ 95 % (25 °C, senza condensa)

– **Shock:** 18 ms, 30g, in ogni direzione spaziale (secondo IEC 60068-2-27)

– **Vibrazioni (funzionamento):** < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)

– **Vibrazioni (funzionamento):** 15 Hz … 150 Hz, 2,3g tv = 90 min.

Standard e regolamenti

– **Applicazioni ferroviarie:** EN 50121-4

– **Standard – Apparecchiature elettroniche per l’uso in installazioni elettriche di potenza e loro assemblaggio in installazioni elettriche di potenza:** EN 50178/VDE 0160 (PELV)

– **Standard – Sicurezza elettrica:** EN 60950-1/VDE 0805 (SELV)

Omologazioni

– **Approvazioni UL:** UL Listed UL 508

– **Approvazioni UL:** UL/C-UL Recognized UL 60950-1

– **Approvazioni UL:** UL ANSI/ISA-12.12.01 Classe I, Divisione 2, Gruppi A, B, C, D (Luogo pericoloso)

Dati EMC

– **Direttiva Bassa Tensione:** Conformità alla Direttiva Bassa Tensione 2014/35/UE

– **Requisiti EMC per emissione di rumore:** EN 61000-6-3

– **Requisiti EMC per emissione di rumore:** EN 61000-6-4

– **Requisiti EMC per immunità al rumore:** EN 61000-6-1

– **Requisiti EMC per immunità al rumore:** EN 61000-6-2

– **Compatibilità elettromagnetica:** Conformità alla Direttiva EMC 2014/30/UE

Dimensioni e peso

– **Altezza:** 130 mm

– **Larghezza:** 35 mm

– **Profondità:** 125 mm

– **Peso:** 0,5 kg

Informazioni aggiuntive

Per il funzionamento di questo prodotto sono necessari ulteriori accessori, come moduli batteria compatibili. Si consiglia di consultare la documentazione tecnica fornita dal produttore per ulteriori dettagli e per garantire un’installazione e un utilizzo corretti.
