PHOENIX CONTACT 2703016

Descrizione del prodotto

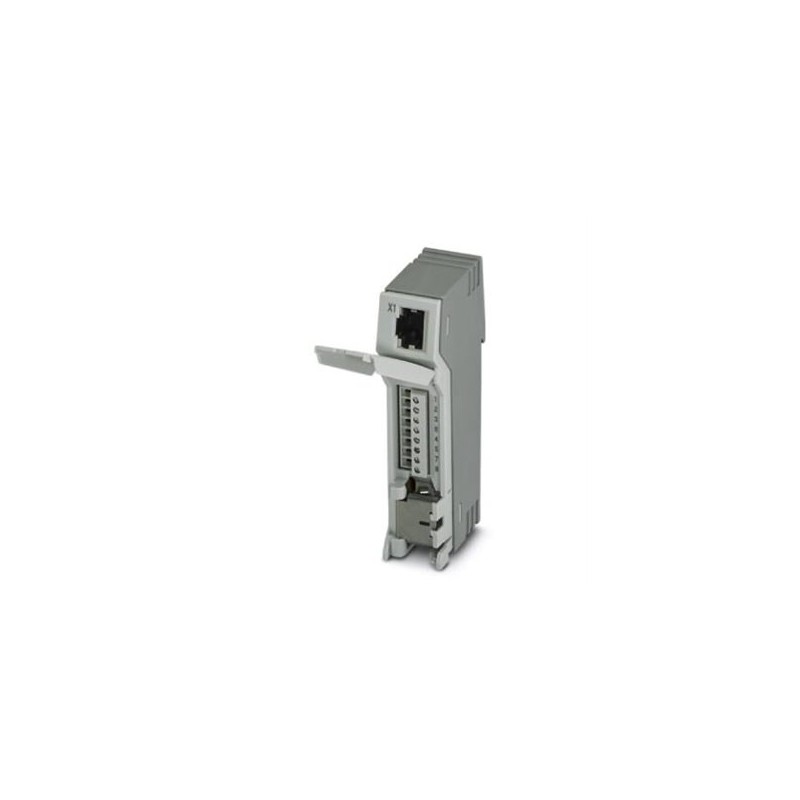

Il PHOENIX CONTACT 2703016 è un patch panel con connettore femmina RJ45 su morsetti a vite, conforme alla categoria CAT5e, supporta velocità di trasmissione dati di 10/100/1000 Mbit/s ed è dotato di adattatore per guida DIN. Presenta un grado di protezione IP20 e offre un contatto di schermatura con sistema antitrazione.

Vantaggi principali

– Ampio intervallo di temperatura operativa da -40 °C a +75 °C.

– Connessione rapida del cavo di campo.

– Spazio di cablaggio coperto da coperchio frontale.

– Contatto di schermatura senza l’utilizzo di utensili con scarico della trazione.

– Omologazione per la costruzione navale secondo DNV GL.

– Compatibile con PoE secondo IEEE 802.3bt, tipo 4.

Dati tecnici

– **Dimensioni:**

– Larghezza: 23,8 mm

– Altezza: 101,3 mm

– Profondità: 50 mm

– **Condizioni ambientali:**

– Temperatura operativa: -40 °C … +75 °C

– Temperatura di stoccaggio/trasporto: -40 °C … +85 °C

– Umidità ammessa (funzionamento): 10% … 95% (senza condensa)

– Altitudine: fino a 5000 m (per le limitazioni, vedere la dichiarazione del produttore)

– Grado di protezione: IP20 (dichiarazione del produttore)

– **Generale:**

– Peso netto: 124,2 g

– Materiale della custodia: Plastica

– Colore: Grigio

– MTTF: 105699 anni

– Grado di inquinamento: 2

– Categoria di sovratensione: II

– **Interfaccia seriale:**

– Interfaccia 1: Ethernet, 10/100/1000Base-T(X) secondo IEEE 802.3u

– Metodo di connessione: Morsettiera a vite

– Lunghezza di trasmissione: 100 m (compresi i cavi patch)

– Sezione conduttore solido: 0,14 mm² … 1,5 mm²

– Sezione conduttore flessibile: 0,14 mm² … 1,5 mm²

– Sezione conduttore AWG: 28 … 16

– Coppia di serraggio: 0,22 Nm … 0,25 Nm

– Lunghezza di spelatura: 5 mm

– Assegnazione dei pin: 1:1

– Velocità di trasmissione seriale: 10/100/1000 Mbps

– Tensione nominale di uscita: < 60 V (omologazione ATEX)

– Corrente di uscita massima: 725 mA (per canale)

– Potenza di uscita massima: 60 W

– Interfaccia 2: Ethernet, 10/100/1000Base-T(X) secondo IEEE 802.3u

– Metodo di connessione: RJ45 CAT5e

Norme e regolamenti

– **Conformità:**

– CE-conforme

– ATEX: II 3 G Ex nA IIC Gc U

– UL, USA: UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4

– UL, Canada: CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16

– **Test di resistenza:**

– Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6: 10 Hz … 57 Hz, ampiezza ±3,5 mm; 57 Hz … 150 Hz, 5g

– Shock secondo EN 60068-2-27/IEC 60068-2-27: 25g per 11 ms, tre colpi in ogni direzione

– **Tensione nominale di isolamento:**

– 85 V DC

Accessori compatibili

– **2703020:**

– Pannello di permutazione con due connettori femmina RJ45, CAT5e, 10/100/1000 Mbit/s, adattatore per guida DIN, IP20, monitoraggio della schermatura elettrica, parafulmine a bassa tensione.
