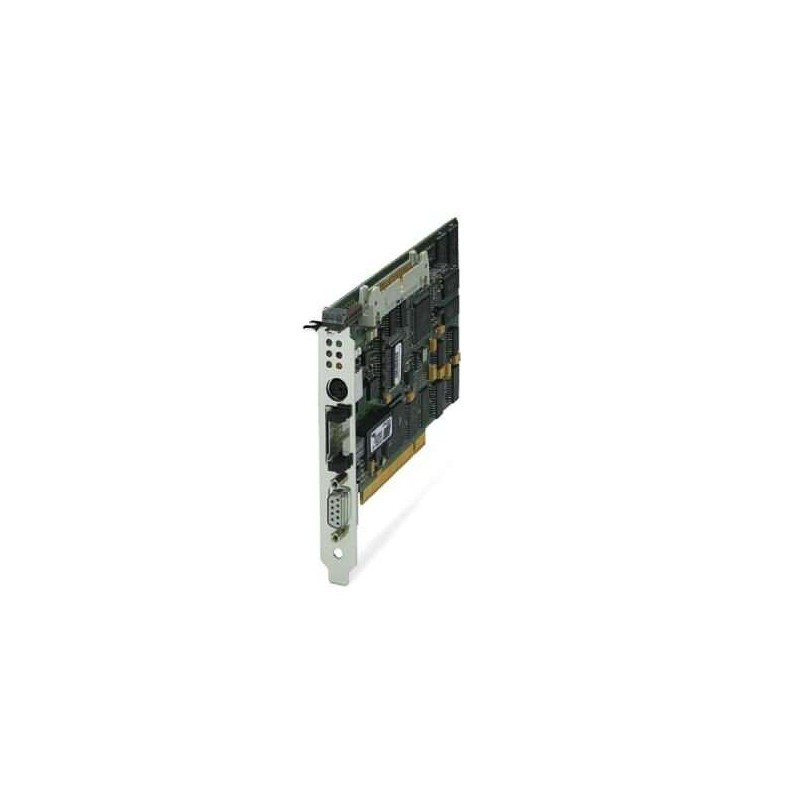

PHOENIX CONTACT 2725260

Descrizione del Prodotto

La scheda di interfaccia IBS PCI SC/I-T (codice prodotto 2725260) di Phoenix Contact è progettata per fungere da master INTERBUS in sistemi basati su PC con slot PCI. Offre isolamento galvanico e supporta la comunicazione con dispositivi INTERBUS, consentendo l’accesso a dati di sistema e del controllore tramite stazioni di visualizzazione.

Caratteristiche Principali

– Accesso ad applicazioni per linguaggi ad alto livello mediante HFI.

– Supporto del canale parametri INTERBUS (PCP).

– Parametrizzazione e diagnostica con Diag+.

– Installazione di più schede in un PC con monitoraggio di più linee INTERBUS.

– Alimentazione di tensione esterna 24 V DC.

Specifiche Tecniche

– **Tensione di alimentazione:** 5 V DC (±5% incl. ripple).

– **Consumo di corrente tipico:** 0,7 A.

– **Dissipazione di potenza massima:** 3,5 W.

– **Ingressi digitali:** 6 (EN 61131-2 tipo 1), tensione nominale 24 V DC.

– **Uscite digitali:** 2, tensione di uscita 24 V DC, corrente massima per canale 0,5 A.

– **Interfaccia INTERBUS:** Connettore D-SUB femmina a 9 poli con isolamento elettrico.

– **Interfaccia di parametrizzazione/operazione/diagnostica:** RS-232-C, connettore Mini-DIN femmina.

– **Interfaccia host system:** PCI bus, 32 bit, 33 MHz, 5 V.

– **Dimensioni:** Larghezza 168 mm, Altezza 107 mm, Profondità 20 mm.

– **Temperatura ambiente (operativa):** 0 °C … 55 °C.

– **Temperatura ambiente (stoccaggio/trasporto):** -25 °C … 75 °C.

– **Umidità operativa consentita:** 75% in media, 85% occasionalmente, non condensante.

– **Pressione atmosferica (operativa):** 860 hPa … 1080 hPa (fino a 2000 m sopra il livello del mare).

– **Pressione atmosferica (stoccaggio/trasporto):** 660 hPa … 1080 hPa (fino a 3000 m sopra il livello del mare).

Compatibilità

– **Sistemi operativi supportati:** Windows NT, Windows 2000, Windows XP, Windows 7, Venturcom RTX 5.x, altri su richiesta.

– **Driver disponibili per:** Windows NT, Windows 2000, Windows XP, Windows 7, Venturcom RTX 5.x, altri su richiesta.

– **Strumenti di configurazione:** CMD dalla versione 4.5x, Config+ dalla versione 1.00 in poi.

– **Strumenti di diagnostica:** DIAG+ dalla versione 1.0x.

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Phoenix Contact o contattare il supporto tecnico autorizzato.
