PHOENIX CONTACT 2863915

Descrizione del Prodotto

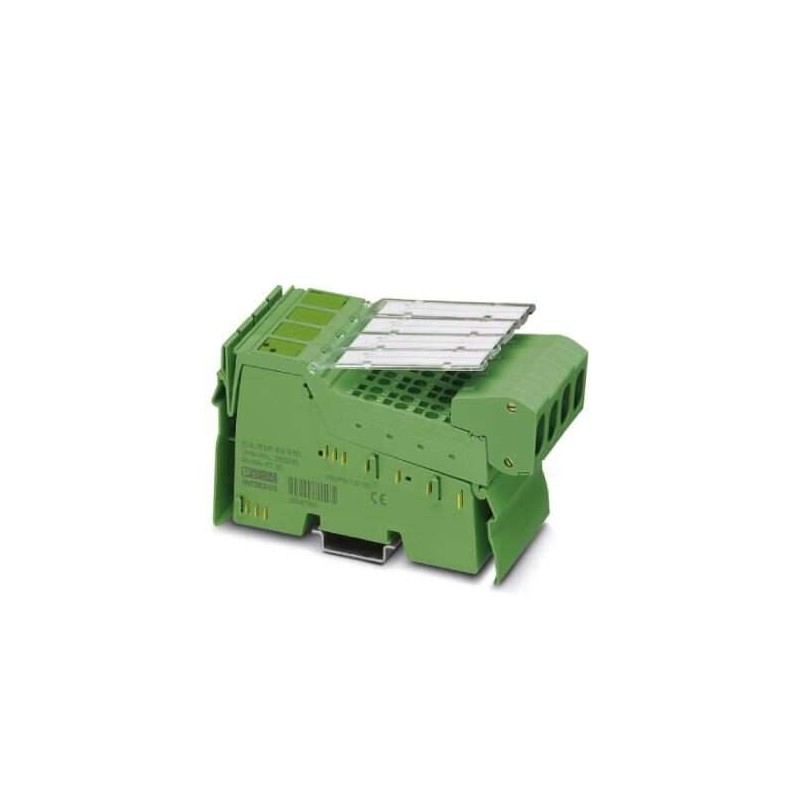

Il modulo IB IL TEMP 4/8 RTD-PAC di Phoenix Contact è un terminale di ingresso analogico Inline progettato per la misurazione della temperatura tramite sensori resistivi (RTD). Supporta sensori di tipo Pt, Ni, Cu e KTY conformi agli standard DIN e SAMA. Il modulo offre 8 ingressi per sensori di temperatura resistivi e resistenze lineari fino a 20 kΩ, con connessione a 2 e 3 conduttori. È ideale per applicazioni industriali grazie alla sua robustezza e alla capacità di operare in ambienti con disturbi elettromagnetici.

Caratteristiche Principali

– Supporta sensori Pt, Ni, Cu e KTY secondo DIN e SAMA.

– 8 ingressi per sensori di temperatura resistivi e resistenze lineari fino a 20 kΩ.

– Connessione dei sensori con tecnica a 2 e 3 conduttori.

– Comunicazione tramite dati di processo o canale parametri (PCP).

– Parametrizzazione indipendente dei canali tramite sistema bus.

– Ingressi robusti, ideali per ambienti industriali con disturbi elettromagnetici.

– Rappresentazione dei valori di misura in tre diversi formati.

– Misurazione di temperatura e resistenza in millisecondi.

– Indicatori di stato e diagnostica.

Dati Tecnici

– **Codice Prodotto:** 2863915

– **Tensione di Alimentazione:** 24 V DC

– **Numero di Ingressi Analogici:** 8

– **Tipi di Sensori Supportati:** Pt, Ni, Cu, KTY

– **Tecnica di Connessione:** 2 e 3 conduttori

– **Intervallo di Resistenza Lineare:** 0 Ω … 400 Ω; 0 Ω … 20 kΩ

– **Principio di Misura:** Approssimazione successiva

– **Rappresentazione del Valore Misurato:** 16 bit (15 bit + segno)

– **Tempo di Conversione A/D:** Max. 10 µs

– **Aggiornamento Dati di Processo:** 6 ms (fino a 230 ms a seconda della modalità operativa)

– **Formato dei Dati:** IB IL, IB ST, compatibile S7

– **Temperatura di Funzionamento:** -25 °C … 55 °C

– **Grado di Protezione:** IP20

– **Dimensioni (L x A x P):** 48,8 mm x 136,8 mm x 71,5 mm

– **Peso:** 190 g

Applicazioni

Il modulo IB IL TEMP 4/8 RTD-PAC è adatto per applicazioni industriali che richiedono la misurazione precisa della temperatura utilizzando sensori resistivi. Grazie alla sua robustezza e alla capacità di operare in ambienti con disturbi elettromagnetici, è ideale per l’uso in settori come l’automazione industriale, il controllo di processo e la gestione dell’energia.

Certificazioni e Conformità

– **Certificazioni:** ABS, BV, cUL Listed, DNV, GL, LR, UL Listed

– **Conformità Ambientale:** China RoHS, periodo di utilizzo conforme: illimitato = EFUP-e; nessuna sostanza pericolosa sopra i valori di soglia

Accessori Compatibili

– **ESL 62X10:** Striscia di inserimento per stampante laser, campo di scrittura: 62 x 10 mm

– **IB IL FIELD 2:** Campo di siglatura, larghezza: 12,2 mm

– **IB IL SCN 6-SHIELD-TWIN:** Connettore di schermatura Inline

– **IB IL SCN-6 SHIELD:** Connettore di schermatura Inline

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Phoenix Contact.
