Descrizione del Prodotto

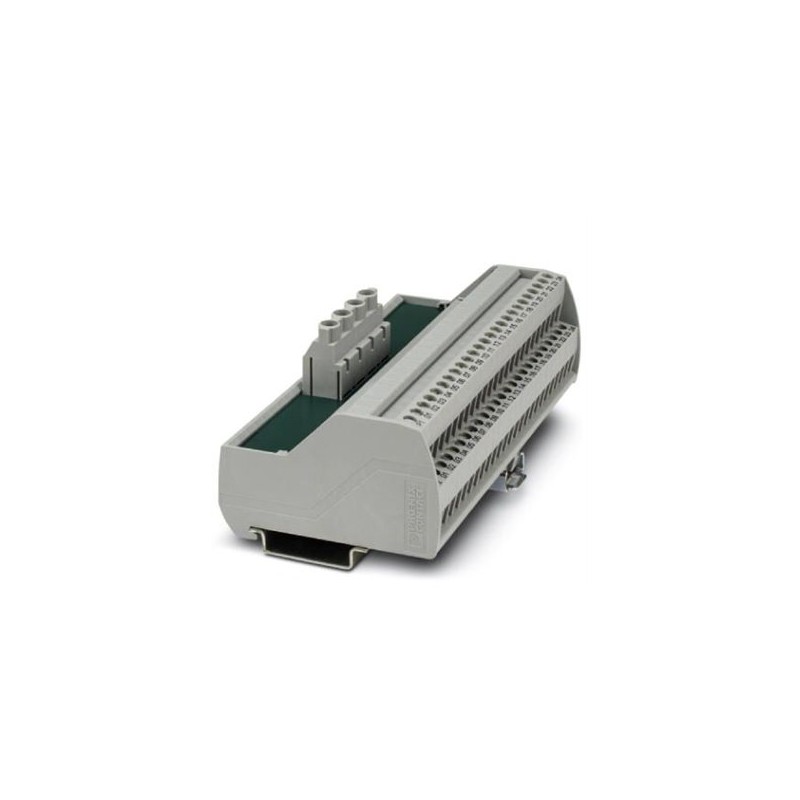

Il modulo VARIOFACE VIP-2/SC/PDM-2/48 è un ripartitore di potenziale dotato di due barre equipotenziali (P1, P2) per la distribuzione del potenziale. È progettato per l’installazione su guide di montaggio NS 35 e ha una larghezza di 131,5 mm.
Dati Tecnici
Tensione nominale: 250 V AC/DC
Corrente massima per segnale: 15 A
Corrente cumulativa: 30 A per potenziale
Connessioni per potenziale: Per ogni potenziale (P1, P2) 2 morsetti di alimentazione e 24 di distribuzione
Posizione d’installazione: A scelta
Norme/Disposizioni: EN 50178
Grado d’inquinamento: 2
Categoria di sovratensione: III
Dimensioni
Larghezza: 131,5 mm
Altezza: 65,5 mm
Profondità: 45,1 mm
Condizioni Ambientali
Temperatura ambiente (esercizio): -20 °C … 50 °C
Temperatura ambiente (trasporto e stoccaggio): -20 °C … 70 °C
Dati di Collegamento Alimentazione
Collegamento: Connessione a vite
Lunghezza di spelatura: 8 mm
Filettatura: M3
Sezione conduttore rigida: 0,2 mm² … 6 mm²
Sezione conduttore flessibile: 0,2 mm² … 4 mm²
Sezione conduttore AWG: 24 … 10
Numero collegamenti: 2
Dati di Collegamento Distribuzione
Collegamento: Connessione a vite
Lunghezza di spelatura: 8 mm
Filettatura: M3
Sezione conduttore rigida: 0,2 mm² … 4 mm²
Sezione conduttore flessibile: 0,2 mm² … 2,5 mm²
Sezione conduttore AWG: 24 … 12
Numero collegamenti: 48
Conformità Ambientale
China RoHS: Periodo di utilizzo conforme a destinazione senza danni per l’ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce “Downloads”.
Classifiche
eCl@ss: 7.0 27400609
ETIM: 4.0 EC001894
UNSPSC: 12.01 39121421
Dati Commerciali
Codice per l’ordinazione: 2903717
Pezzi per confezione: 1 PZ
GTIN: 4046356813778
Peso per pezzo (confezione esclusa): 278,700 g
Numero tariffa doganale: 85369010
Paese di origine: US (Stati Uniti)
