PHOENIX CONTACT 3209604

Descrizione del prodotto

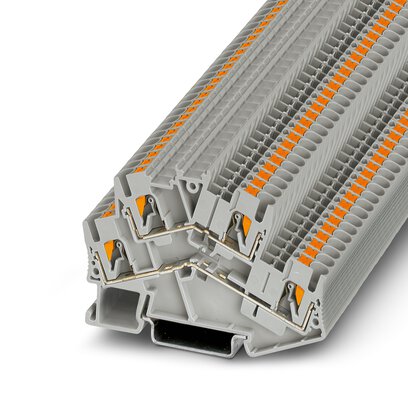

Il morsetto passante a due piani PTTBS 2,5 di Phoenix Contact, codice articolo 3209604, è progettato per applicazioni su guida DIN. Offre una connessione affidabile e compatta per conduttori con sezione da 0,14 mm² a 4 mm², utilizzando la tecnologia di connessione Push-in.

Caratteristiche tecniche

– Tensione nominale: 500 V
– Corrente nominale: 22 A
– Tipo di connessione: Push-in
– Numero di piani: 2
– Sezione conduttore: 0,14 mm² – 4 mm²
– Tipo di montaggio: NS 35/7,5, NS 35/15
– Colore: Grigio
– Larghezza: 5,2 mm
– Altezza: 55 mm
– Lunghezza: 78 mm
– Materiale isolante: Poliammide (PA), classe di infiammabilità UL94 V-0
– Temperatura di esercizio: -60°C a +85°C

Vantaggi

– Cablaggio semplice e senza utensili: La connessione Push-in consente l’inserimento diretto di conduttori rigidi o con capocorda, riducendo i tempi di installazione.
– Design compatto: La forma compatta e la connessione frontale permettono il cablaggio in spazi ristretti.
– Flessibilità: Oltre alla possibilità di prova nel vano funzionale doppio, per ogni morsetto è disponibile una presa di prova supplementare.

Applicazioni

Il morsetto PTTBS 2,5 è ideale per l’utilizzo in quadri elettrici e sistemi di automazione industriale, dove è richiesta una connessione affidabile e compatta su guida DIN.

Accessori compatibili

– Ponte di collegamento: FBI 10-6, utilizzato per collegare le linee di ritorno per i carichi esterni e i LED a una barra di distribuzione comune.
– Piastra di chiusura: Necessaria per l’esecuzione antideflagrante ‘Ex e’.

Conformità e certificazioni

Il prodotto è conforme alle normative RoHS e REACH, garantendo l’assenza di sostanze pericolose e la compatibilità ambientale.

Informazioni aggiuntive

– Codice EAN: 4046356330084
– Codice produttore: 3209604
– Serie: CLIPLINE PTTB

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
