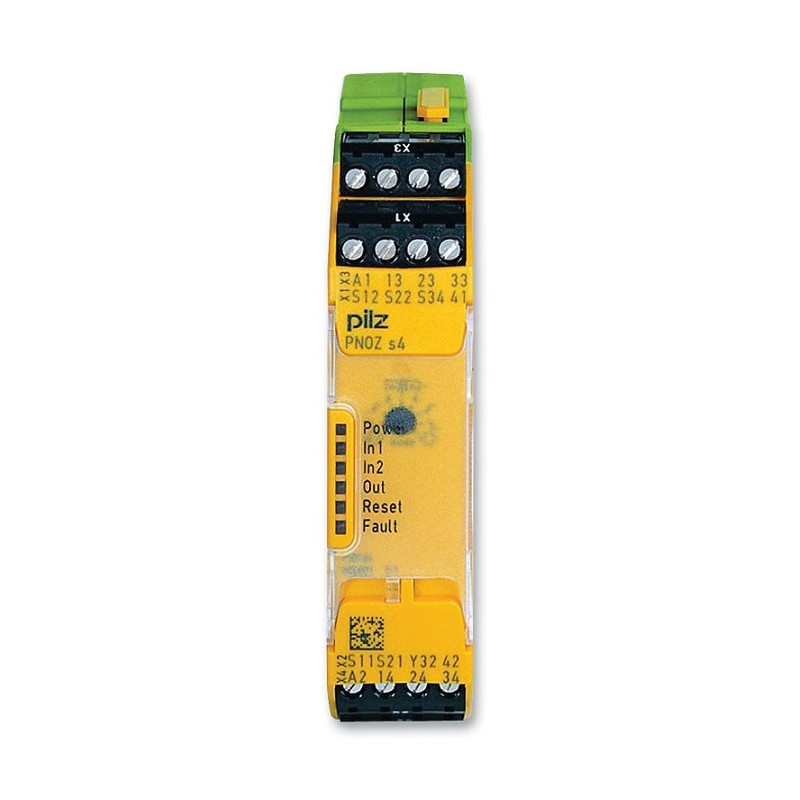

PILZ 751104

Descrizione del Prodotto

Il PILZ 751104 è un modulo relè di sicurezza della serie PNOZsigma, progettato per monitorare funzioni di sicurezza come arresto di emergenza, ripari mobili e barriere fotoelettriche. Offre una soluzione compatta e multifunzionale per applicazioni industriali.

Specifiche Tecniche

– Numero di ingressi: 3
– Numero di uscite: 5
– Uscite di sicurezza: 3 contatti normalmente aperti (NO)
– Uscite ausiliarie: 1 contatto normalmente chiuso (NC)
– Uscita di segnalazione: Transistor 24V DC
– Tensione di alimentazione: 24V DC
– Corrente nominale dei contatti: 6A a 24V DC / 6A a 240V AC
– Temperatura di esercizio: da -10°C a +55°C
– Categoria di sicurezza: 4 secondo EN ISO 13849-1
– Grado di protezione: IP40
– Dimensioni: 100 x 22,5 x 120 mm
– Montaggio: Guida DIN
– Connessione elettrica: Morsetti a molla
– Applicazioni: Arresto di emergenza, ripari mobili e barriere fotoelettriche

Caratteristiche Principali

– Design Compatto: Larghezza di soli 22,5 mm per un’installazione salvaspazio.
– Flessibilità: Configurazione a 1 o 2 canali con o senza rilevamento dei cortocircuiti tra canali.
– Facilità di Installazione: Morsetti a molla per un cablaggio rapido e sicuro.
– Affidabilità: Conforme alle normative di sicurezza internazionali, garantendo un elevato livello di protezione.

Certificazioni

– Conformità: EN 60204-1, EN 62061, EN 954-1, VDE 0113-1
– Approvazioni: CCC, cUL, TÜV, UL

Applicazioni Tipiche

– Arresto di emergenza: Monitoraggio e controllo di pulsanti di emergenza per garantire un arresto sicuro delle macchine.
– Ripari mobili: Sorveglianza di porte e barriere di sicurezza per prevenire l’accesso non autorizzato alle zone pericolose.
– Barriere fotoelettriche: Integrazione con dispositivi di rilevamento ottico per proteggere gli operatori da movimenti pericolosi delle macchine.

Note

Per ulteriori dettagli tecnici e istruzioni di installazione, si consiglia di consultare il manuale del prodotto fornito dal produttore.
