PILZ 777532

Nome del prodotto

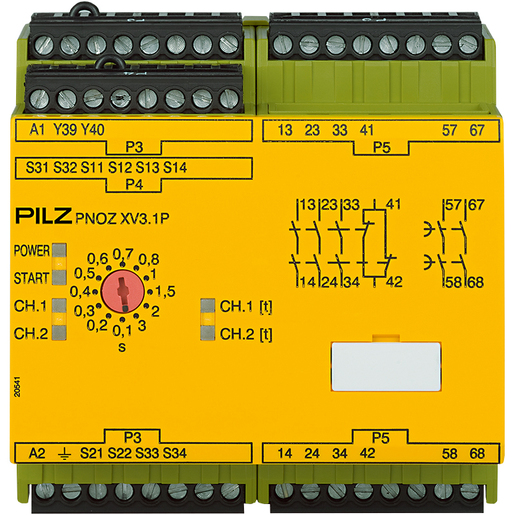

PILZ PNOZ XV3.1P

Codice prodotto

777532

Descrizione

Il PILZ PNOZ XV3.1P è un relè di sicurezza progettato per il monitoraggio di arresti di emergenza, cancelli di sicurezza e dispositivi a barriera luminosa. Supporta applicazioni fino alla Categoria 4 secondo EN 954-1.

Applicazioni

Monitoraggio di arresti di emergenza, cancelli di sicurezza e dispositivi a barriera luminosa.

Opzioni di applicazione

Monitoraggio di cancelli di sicurezza, monitoraggio istantaneo di arresti di emergenza, interruttori di fine corsa, monitoraggio ritardato di arresti di emergenza, monitoraggio di dispositivi a barriera luminosa di Tipo 4, monitoraggio di dispositivi a barriera luminosa di Tipo 2 senza test/pulsante, monitoraggio di dispositivi a barriera luminosa di Tipo 2 con test/pulsante.

Modalità operative

Canale singolo, reset automatico, doppio canale, rilevamento di cortocircuiti tra contatti, reset manuale monitorato, senza rilevamento di cortocircuiti tra contatti.

Standard di prodotto

EN 60947-5-1

Standard

EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1

Certificazioni

CE, cULus Listed, EAC (Eurasian), TÜV, CCC

Categoria di sicurezza

3, 4

Numero di ingressi

6

Proprietà degli ingressi

2 canali con o senza rilevamento dei cortocircuiti tra canali

Numero di uscite

6

Uscite di sicurezza

3 contatti NO istantanei, 2 contatti NO ritardati

Uscite ausiliarie

1 contatto NC

Tipo di ritardo delle uscite di sicurezza

Ritardo all’eccitazione

Tempi selezionabili

0,10 s, 0,20 s, 0,30 s, 0,40 s, 0,50 s, 0,60 s, 0,70 s, 0,80 s, 1,00 s, 1,50 s, 2,00 s, 3,00 s

Categoria di arresto

0/1

Corrente massima a DC13 (6 cicli/min)

7,0 A

Corrente massima a AC15

5,0 A

Tensione di alimentazione

24,0 – 240,0 V AC/DC

Tipo di tensione di alimentazione

AC/DC

Tipo di terminali

Morsetti a vite

Stile dei terminali

Plug-in

Dimensioni

Altezza: 94,0 mm

Larghezza: 90,0 mm

Profondità: 121,0 mm

Peso

Peso lordo: 550 g

Peso netto: 540 g

Temperatura ambiente

-10 – 55 °C

Classe di protezione

IP40

Montaggio

Per montaggio su guida DIN

Materiale della custodia

PPO UL 94 V0

Materiale frontale

ABS UL 94 V0

Sezione massima dei conduttori esterni con morsetti a vite

1 conduttore flessibile: 0,25 – 2,50 mm², 24 – 12 AWG

2 conduttori, stessa sezione, flessibili:

con connettori a crimpare, senza manicotto isolante: 0,25 – 1,00 mm², 24 – 16 AWG

senza connettori a crimpare o con connettori a crimpare TWIN: 0,20 – 1,50 mm², 24 – 16 AWG

Coppia di serraggio con morsetti a vite

0,50 Nm

Sezione massima dei conduttori esterni con morsetti a molla

Flessibile senza connettori a crimpare: 0,20 – 1,50 mm², 24 – 16 AWG

Morsetti a molla: punti di connessione per collegamento

2

Lunghezza di spelatura

8 mm

Standard EMC

EN 60947-5-1, EN 61000-6-2, EN 61000-6-4

Vibrazioni secondo EN 60068-2-6

Frequenza: 10 – 55 Hz

Ampiezza: 0,35 mm

Idoneità climatica

EN 60068-2-78

Distanza di isolamento e di fuga

VDE 0110-1

Temperatura di stoccaggio

-40 – 85 °C

Tipo di protezione

Montaggio (es. quadro elettrico): IP54

Custodia: IP40

Terminali: IP20

Serie del produttore

PNOZ X
