Descrizione del Prodotto

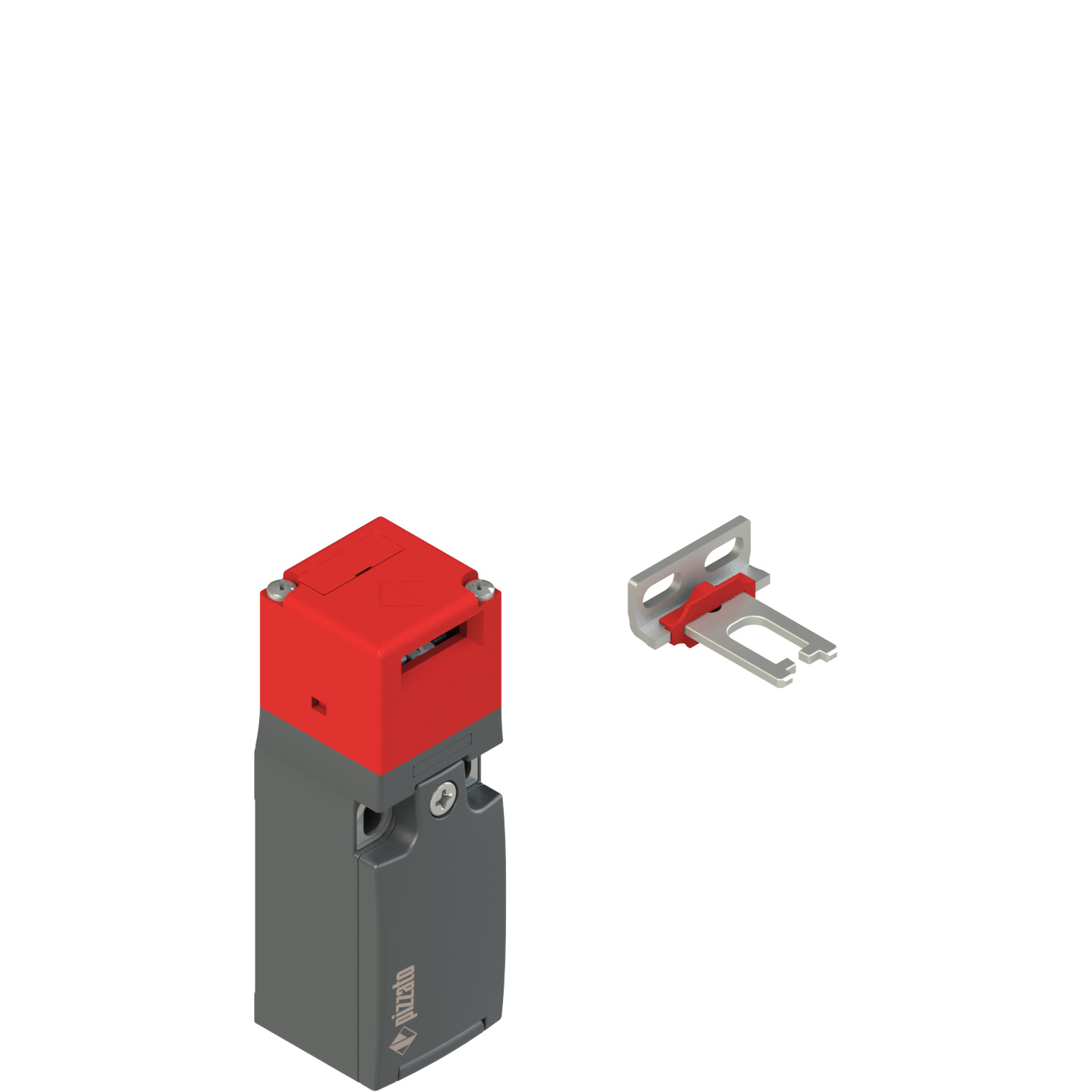

L’interruttore di sicurezza Pizzato FR 693-D1 è progettato per garantire la sicurezza delle macchine industriali, impedendo l’accesso a zone pericolose durante il funzionamento. È dotato di un azionatore separato che assicura l’apertura positiva dei contatti elettrici quando l’azionatore viene estratto.
Caratteristiche Generali
– Custodia: Tecnopolimero con un’entrata cavi filettata PG 13,5.
– Unità di contatto: 1NO+1NC a scatto lento (B6).
– Testa: Ad azionatore separato.
– Azionatore: Piegato.
– Grado di protezione: IP67 secondo EN 60529 e IP69K secondo ISO 20653.
– Apertura positiva: Sì.
Specifiche Tecniche
– Corrente termica nominale (Ith): 10 A.
– Tensione nominale di isolamento (Ui): 400 V AC, 500 V DC.
– Tensione nominale di impulso (Uimp): 4 kV.
– Corrente di cortocircuito condizionale: 1000 A secondo EN 60947-5-1.
– Protezione contro i cortocircuiti: Fusibile 10 A 500 V tipo aM.
– Grado di inquinamento: 3.
– Temperatura ambiente: da -25°C a +80°C.
– Frequenza massima di attuazione: 3600 cicli/ora.
– Durata meccanica: 20 milioni di cicli.
Certificazioni e Conformità
– Direttive: Direttiva Bassa Tensione 2014/35/UE, Direttiva EMC 2014/30/UE.
– Norme: IEC 60947-5-1, EN 60947-5-1, EN 60947-1, EN 50047, IEC 60204-1, EN 60204-1, EN ISO 14119, EN ISO 12100, IEC 60529, EN 60529, UL 508, CSA 22.2 No. 14.
– Marchi e certificazioni: CE, cULus, EAC, CCC.
Documentazione
– Catalogo Generale: ZE_GCS05A24-ITA_23-28.pdf.
– File 2D: ZF_DXF_FR_x93.zip, ZF_DXF_VF_KEYD1.zip.
– File 3D: ZF_STEP_FR_x93.zip, ZF_STEP_VF_KEYD1.zip.
– Istruzioni per l’uso: ZE_FOG19-EU.pdf.
– Scheda PDF Articolo: FR 693-D1.pdf.
Note
Per ulteriori informazioni e per scaricare la documentazione completa, visitare il sito ufficiale di Pizzato Elettrica.
