Descrizione del Prodotto

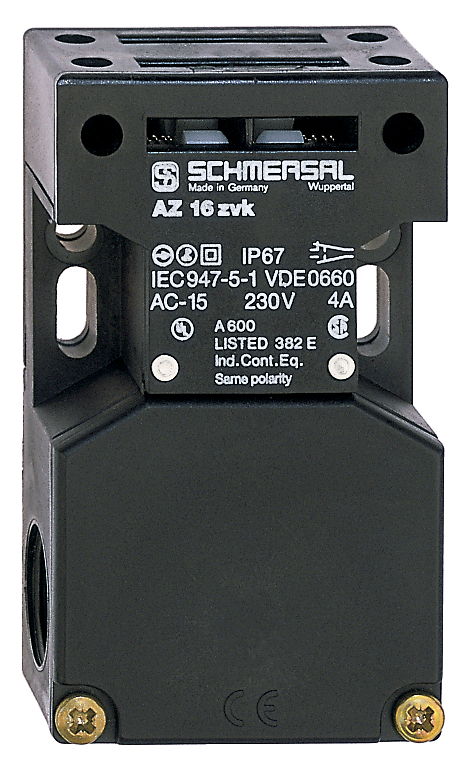

L’interruttore di sicurezza SCHMERSAL AZ 16 ZVRK-M16 (codice articolo 101152094) è progettato per garantire la sicurezza in applicazioni industriali. Dotato di un attuatore separato, presenta un involucro in termoplastica rinforzata con fibra di vetro, autoestinguente e a doppio isolamento. Offre una lunga durata operativa e un’elevata affidabilità dei contatti anche con basse tensioni e correnti. Dispone di un ampio vano di cablaggio e tre ingressi per cavi M16 x 1,5. Gli attuatori sono venduti separatamente.
Specifiche Tecniche
– Ingresso cavo: M16
– Contatti (NO/NC): 1NO + 1NC
– Materiale: Involucro in plastica termoplastica rinforzata con fibra di vetro, autoestinguente; contatti in argento
– Dimensioni (H x L x P): 90 mm x 52 mm x 30 mm
– Peso: 115 g
– Connessione elettrica: Connessione a vite
– Sezione cavo: min: 0,75 mm²; max: 2,5 mm²
– Forza di ritenuta: 30 N
– Vita meccanica: > 1.000.000 operazioni
– Forza di apertura positiva: 10 N
– Corsa di apertura positiva: 8 mm
– Velocità di attuazione: max. 2 m/s
– Grado di protezione: IP67
– Temperatura ambiente: -30°C … +80°C
– Tensione nominale di isolamento (Ui): 500 V
– Tensione nominale di impulso (Uimp): 6 kV
– Categoria di sovratensione: III
– Categoria di inquinamento: 3
– Corrente termica nominale: 10 A
– Corrente di cortocircuito richiesta: 1.000 A
– Elemento di commutazione: Contatto NO, contatto NC
– Principio di commutazione: Azione lenta, contatto NC a rottura positiva
– Frequenza di commutazione: 4.000/h
– Materiale dei contatti elettrici: Argento
– Tensione, categoria di utilizzo AC-15: 230 V AC
– Corrente, categoria di utilizzo AC-15: 4 A
– Tensione, categoria di utilizzo DC-13: 24 V DC
– Corrente, categoria di utilizzo DC-13: 4 A
Caratteristiche Principali
– Involucro in termoplastica
– Doppio isolamento
– Ampio vano di cablaggio
– Dimensioni compatte: 52 mm x 90 mm x 30 mm
– Lunga durata
– Elevata affidabilità dei contatti con basse tensioni e correnti
– Fori asolati per la regolazione, fori circolari per il posizionamento
– 3 ingressi per cavi M16 x 1,5
– Versione con LED disponibile
Accessori Correlati
– Attuatore SCHMERSAL AZ 15/16-B1 (codice articolo 101083036)
– Attuatore SCHMERSAL AZ 15/16-B2 (codice articolo 101095558)
Note
Gli attuatori sono venduti separatamente.
