SCHMERSAL 103016752

Descrizione del Prodotto

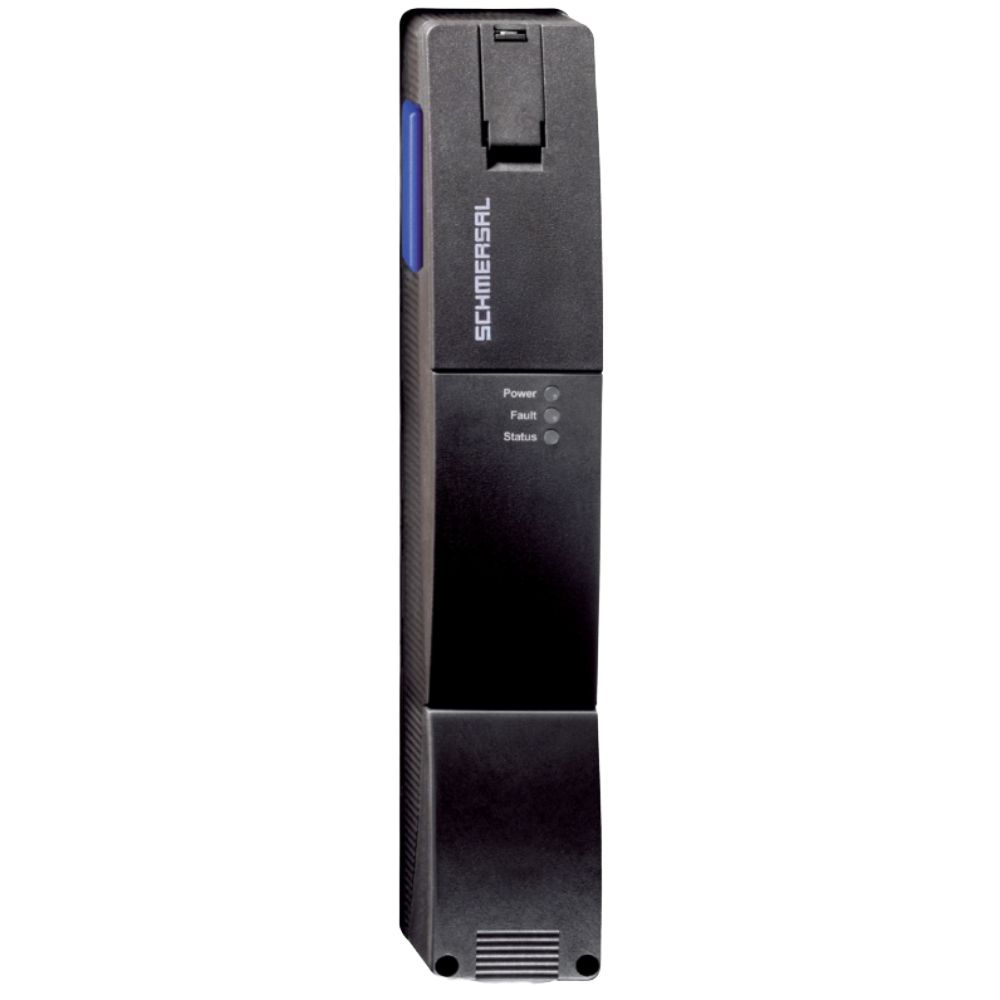

Il modello SCHMERSAL 103016752, noto anche come AZM201Z-SK-T-1P2PW-A, è un interruttore di sicurezza a solenoide progettato per applicazioni industriali che richiedono un elevato livello di sicurezza e affidabilità. Questo dispositivo utilizza la tecnologia RFID per garantire una protezione efficace contro le manomissioni e offre una diagnostica intelligente per monitorare lo stato operativo.

Caratteristiche Principali

– Blocco a solenoide con alimentazione per il bloccaggio.
– Rilascio manuale integrato.
– Diagnostica intelligente con tre LED per indicare le condizioni operative.
– Custodia in termoplastica rinforzata con fibra di vetro per una maggiore durata.
– Possibilità di cablaggio in serie auto-monitorato.
– Tecnologia RFID per una protezione personalizzata contro le manomissioni.
– Adatto per protezioni a cerniera e scorrevoli.
– Compensazione dell’offset tra attuatore e interblocco di ±5 mm verticalmente e ±3 mm orizzontalmente.
– Lunghezza massima della catena di sensori: 200 m.
– Forza nominale di bloccaggio: 2600 N.
– Vita meccanica: 1.000.000 di cicli.
– Grado di protezione: IP66/IP67.
– Temperatura operativa: -25°C a +60°C.
– Conforme agli standard EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-3, EN IEC 61508.
– Livello di prestazione fino a PL e, Categoria 4, SIL 3.
– Tempo di reazione massimo: 100 ms.
– Durata del rischio massimo: 200 ms.
– Peso lordo: 584 g.
– Dimensioni del sensore: 50 mm (L) x 40 mm (P) x 220 mm (A).
– Ingresso cavo: 1 x M20.
– Materiale dell’attuatore: Zinco pressofuso.
– Velocità di azionamento: 0,2 m/s.
– Categoria di sovratensione: III.
– Corrente nominale: 100 A.
– Dimensioni compatte per un’integrazione efficiente nei sistemi esistenti.
– Resistenza alle vibrazioni: 10–150 Hz, ampiezza 0,35 mm.
– Resistenza agli urti: 30 g / 11 ms.
– Umidità relativa massima: 93% (non condensante, non ghiacciante).
– Altitudine di installazione consentita: fino a 2.000 m sopra il livello del mare.
– Tensione di isolamento nominale: 32 VDC.
– Resistenza alla tensione impulsiva nominale: 0,8 kV.
– Categoria di inquinamento secondo VDE 0100: 3.
– Tensione di esercizio: 24 VDC -15% / +10%.
– Corrente di esercizio minima: 0,5 mA.
– Corrente di esercizio massima: 2.100 mA.
– Corrente nominale di cortocircuito condizionata secondo EN 60947-5-1: 100 A.
– Ritardo di disponibilità massimo: 2.000 ms.
– Frequenza di commutazione massima: 1 Hz.
– Categoria di utilizzo DC-12: 24 VDC / 0,05 A.
– Certificazioni: TÜV, cULus, FCC, IC, UKCA, ANATEL.
– Numero di LED: 2.
– Numero di uscite digitali sicure: 2.
– Numero di uscite a semiconduttore con funzione di segnalazione: 1.
– Possibilità di collegamento in cascata: Sì.
– Display integrato per lo stato: Sì.
– Riconoscimento cortocircuiti: Sì.
– Riconoscimento di corto circuito: Sì.
– Azionamento in serie: Sì.
– Funzioni di sicurezza: Sì.
– Tempo di utilizzo: 20 anni.
– Valore PFH: 6,30 x 10⁻¹¹ /h.
– Valore PFD: 1,50 x 10⁻⁵.
– Piano di azionamento: lato frontale, sul retro, lato superiore.
– Area attiva: lateralmente, lato frontale, lato coperchio.
– Montaggio: 2 x M5, vite esagonale.
– Coppia di serraggio delle viti di fissaggio: 2 Nm.
– Distanza di commutazione tipica: 15 mm.
– Distanza di commutazione sicura “ON”: 5 mm.
– Distanza di commutazione sicura “OFF”: 30 mm.
– Isteresi (distanza di commutazione) massima: 2 mm.
– Precisione di ripetizione R: 0,5 mm.
– Cablaggio: 4 x M16 x 1,5.
– Connettore di collegamento: morsetti a vite.
– Sezione di collegamento minima: 0,14 mm².
– Sezione di collegamento massima: 1,5 mm².
– Lunghezza del sensore: 91 mm.
– Larghezza del sensore: 52 mm.
– Altezza del sensore: 30 mm.
– Temperatura di stoccaggio e trasporto: -28°C a +85°C.
– Resistenza agli urti: 30 g / 11 ms.
– Altitudine di installazione ammissibile s.l.m., massima: 2.000 m.
– Tensione di isolamento nominale: 32 VDC.
– Resistenza alla tensione impulsiva nominale: 0,8 kV.
– Categoria di sovratensione: III.
– Grado di inquinamento secondo VDE 0100: 3.
– Tensione di esercizio: 24 VDC -15% / +10%.
– Corrente di esercizio minima: 0,5 mA.
– Corrente di esercizio massima: 2.100 mA.
– Corrente nominale di cortocircuito condizionata secondo EN 60947-5-1: 100 A.
– Ritardo di disponibilità massimo: 2.000 ms.
– Frequenza di commutazione massima: 1 Hz.
– Categoria di utilizzo DC-12: 24 VDC / 0,05 A.
–
