SCHMERSAL 103044828

Descrizione del Prodotto

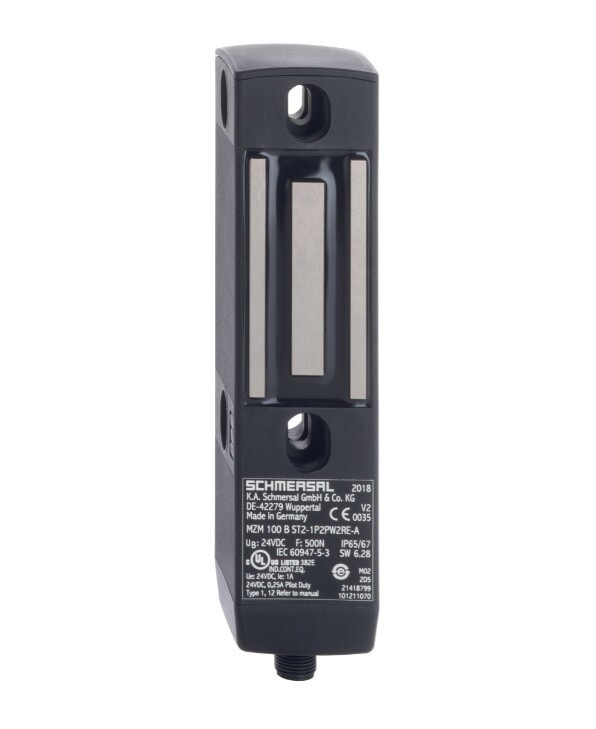

Il modello SCHMERSAL 103044828, noto anche come MZM 100 B ST2-1P2PW2REM-A-DU, è un interblocco di sicurezza a solenoide con sistema elettronico codificato senza contatto. È progettato per garantire la sicurezza delle persone in applicazioni industriali, offrendo un monitoraggio affidabile dell’attuatore e una diagnostica intelligente.

Caratteristiche Principali

– Monitoraggio dell’attuatore

– Connettore M12 a 8 poli

– Principio di corrente di lavoro

– Bloccaggio automatico

– Sistema elettronico codificato senza contatto

– Alloggiamento in plastica

– Tre LED per l’indicazione degli stati operativi

– Tecnologia del sensore che consente uno spostamento dell’attuatore e dell’interblocco di ±5 mm verticalmente e ±3 mm orizzontalmente

– Diagnostica intelligente

– Collegamento in serie auto-monitorato

– Design brevettato

Classificazione di Sicurezza – Funzione di Interblocco

– Performance Level: fino a e

– Categoria: 4

– Valore PFH: 3,54 x 10⁻⁹ /h

– Safety Integrity Level (SIL): adatto per applicazioni fino a 3

– Durata operativa: 20 anni

Condizioni Ambientali

– Grado di protezione: IP65 / IP67

– Temperatura ambiente: da -25°C a +55°C

– Temperatura di stoccaggio e trasporto: da -25°C a +70°C

– Umidità relativa: dal 30% al 95% (non condensante, non ghiacciante)

– Resistenza alle vibrazioni: 10 – 150 Hz, ampiezza 0,35 mm / 5 g

– Resistenza agli urti: 30 g / 11 ms

– Classe di protezione: III

– Altitudine massima di installazione: 2.000 m sopra il livello del mare

Dati Meccanici – Tecnica di Collegamento

– Tipo di collegamento: Connettore M12, 8 poli

– Lunghezza massima della catena di sensori: 200 m

– Nota: La lunghezza e la sezione del cavo influenzano la caduta di tensione in base alla corrente di uscita

– Nota sul collegamento in serie: Numero illimitato di dispositivi, osservare la protezione esterna della linea, massimo 31 dispositivi in caso di diagnostica seriale SD

Dati Elettrici – Uscite Diagnostiche

– Designazione delle uscite diagnostiche: OUT

– Design degli elementi di controllo: a prova di cortocircuito, tipo P

– Caduta di tensione U: 2 V

– Tensione, categoria di utilizzo DC-13: 24 VDC

– Corrente, categoria di utilizzo DC-13: 0,05 A

Dati Meccanici – Distanze di Commutazione secondo EN IEC 60947-5-3

– Distanza di commutazione assicurata “ON” S: 0 mm

– Distanza di commutazione assicurata “OFF” S: 1 mm

Dati Meccanici

– Vita meccanica minima: 1.000.000 operazioni

– Nota sulla vita meccanica: Velocità di attuazione ≤ 0,5 m/s; operazioni per pesi delle porte ≤ 5 kg

– Forza di ritenuta tipica: 750 N

– Forza di ritenuta garantita: 500 N

– Forza di bloccaggio minima: 45 N

– Forza di bloccaggio massima: 115 N

– Tipo di viti di fissaggio: 2x M6

– Coppia di serraggio delle viti di fissaggio: 8 Nm

Dimensioni

– Dimensioni (L x A x P): 40 mm x 179 mm x 40 mm

Note Aggiuntive

– Il sistema brevettato consente un’installazione flessibile e un allineamento preciso dell’attuatore e dell’interblocco, garantendo un’elevata affidabilità operativa.

Applicazioni Tipiche

– Protezione di persone in ambienti industriali

– Monitoraggio di porte e sportelli di sicurezza

– Sistemi che richiedono un’interblocco di sicurezza con diagnostica avanzata

Certificazioni e Conformità

– Conforme alle normative EN ISO 13849-1 e IEC 61508

– Adatto per applicazioni fino a SIL 3

– Performance Level fino a e, Categoria 4

Accessori e Opzioni

– Disponibili attuatori e cavi di collegamento specifici

– Possibilità di integrazione con sistemi di diagnostica seriale SD

Informazioni per l’Ordine

– Codice prodotto: 103044828

– Denominazione: MZM 100 B ST2-1P2PW2REM-A-DU

Contatti

– Per ulteriori informazioni, visitare il sito ufficiale di Schmersal: www.schmersal.com
