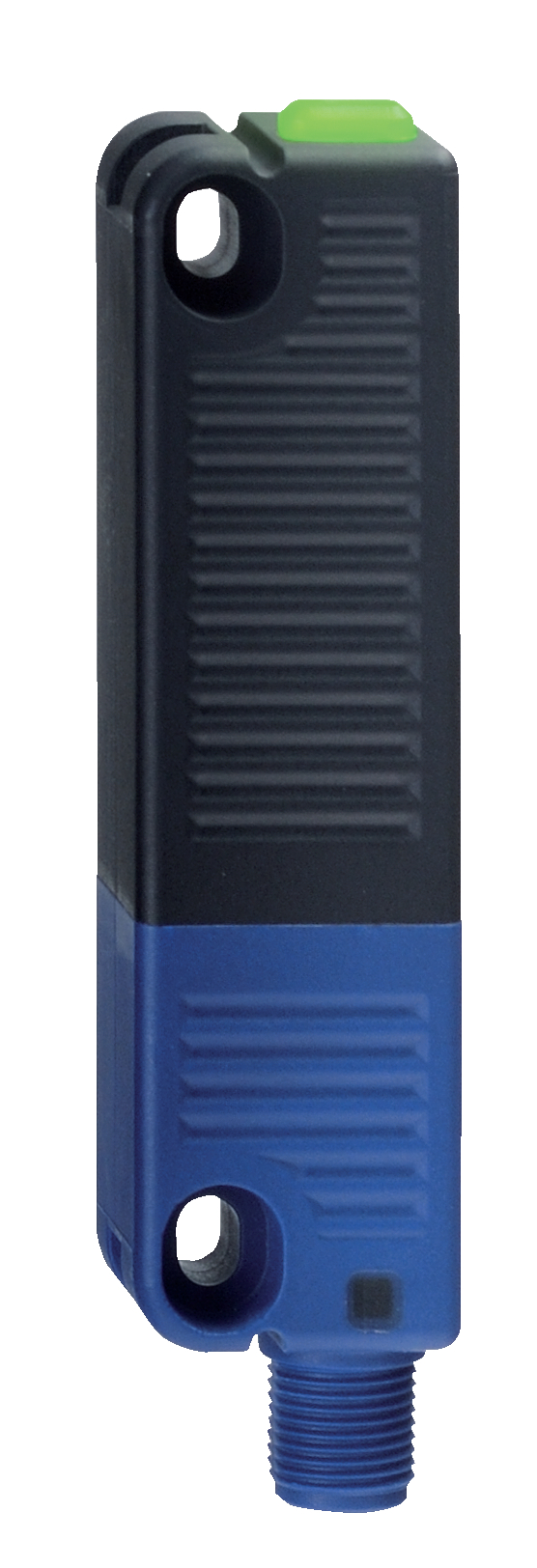

SCHMERSAL 103046542

Ecco la scheda tecnica del prodotto SCHMERSAL 103046542:

Condizioni ambientali

Grado di protezione: IP65, IP67, IP69

Temperatura ambiente: -25 … +70 °C

Temperatura di stoccaggio e trasporto: -25 … +85 °C

Umidità relativa massima: 93% (non condensante, non ghiacciante)

Resistenza alle vibrazioni: 10 … 55 Hz, ampiezza 1 mm

Resistenza agli urti: 30 g / 11 ms

Classe di protezione: III

Altitudine massima di installazione sopra il livello del mare: 2.000 m

Dati meccanici – Tecnica di collegamento

Collegamento: Connettore M12, 8 poli

Nota sulla lunghezza della catena del sensore: La lunghezza e la sezione del cavo influenzano la caduta di tensione in base alla corrente di uscita

Nota sul collegamento in serie: Numero illimitato di dispositivi, osservare la protezione esterna della linea, massimo 31 dispositivi in caso di diagnostica seriale SD

Dati elettrici – Uscite diagnostiche

Designazione delle uscite diagnostiche: OUT

Design degli elementi di controllo: a prova di cortocircuito, tipo P

Caduta di tensione U: 2 V

Tensione, categoria di utilizzo DC-12: 24 VDC

Corrente, categoria di utilizzo DC-12: 0,05 A

Tensione, categoria di utilizzo DC-13: 24 VDC

Corrente, categoria di utilizzo DC-13: 0,05 A

Dati meccanici – Distanze di commutazione secondo EN IEC 60947-5-3

Distanza di commutazione tipica: 12 mm

Distanza di commutazione assicurata “ON” S_ao: 10 mm

Distanza di commutazione assicurata “OFF” S_ar: 20 mm

Dati meccanici

Pannelli di azionamento: laterali

Area attiva: laterale

Vita meccanica minima: 1.000.000 operazioni

Nota sulla vita meccanica: Velocità di azionamento < 0,25 m/s; operazioni per pesi delle porte ≤ 5 kg

Isteresi (distanza di commutazione) massima: 2 mm

Precisione di ripetizione R: 0,5 mm

Nota sulla precisione di ripetizione R: Disallineamento assiale: il lato lungo consente un disallineamento massimo in altezza (x) di sensore e attuatore di 8 mm (ad es. tolleranza di montaggio o dovuta all’abbassamento della porta di protezione). Il disallineamento assiale (y) è massimo ± 18 mm. Distanza minima tra due sistemi sensore 100 mm.

Montaggio: Una lunghezza della vite di 25 mm è sufficiente per il montaggio del sensore e per il montaggio laterale degli attuatori. Si raccomandano viti lunghe 30 mm quando l’attuatore è montato in posizione verticale e/o quando vengono utilizzati i dischi di tenuta.

Tipo di viti di fissaggio: 2x M4 (viti a testa cilindrica con rondelle DIN 125A / forma A)

Coppia di serraggio delle viti di fissaggio: 2,2 Nm – 2,5 Nm
