SCHNEIDER 18607

Descrizione del Prodotto

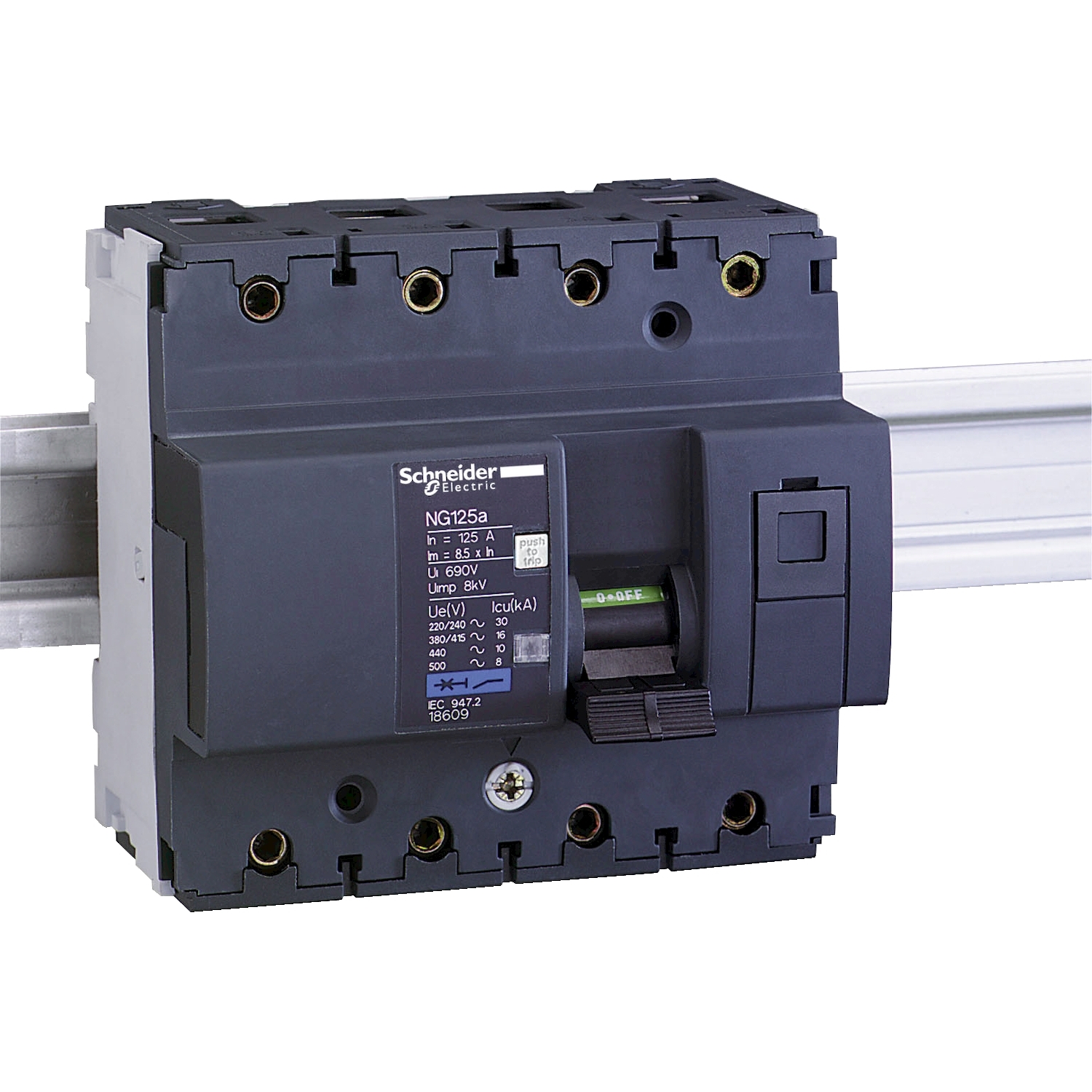

L’interruttore magnetotermico Schneider Electric NG125A, codice prodotto 18607, è progettato per la protezione e il comando di circuiti con correnti d’impiego elevate. Questo dispositivo è ideale per l’uso in quadri di distribuzione generali.

Caratteristiche Principali

– **Numero di poli:** 4

– **Corrente nominale (In):** 80 A a 40°C

– **Tensione d’impiego nominale (Ue):** 400 V AC

– **Potere di interruzione nominale (Icu):** 16 kA secondo IEC 60947-2

– **Curva di intervento:** C (intervento magnetico a 8 In ±20%)

– **Tensione di isolamento nominale (Ui):** 690 V

– **Resistenza di tensione ad impulso nominale (Uimp):** 8 kV

– **Frequenza:** 50/60 Hz

– **Temperatura ambiente durante il funzionamento:** da -30°C a 70°C

– **Grado di protezione (IP):** IP20

– **Categoria di sovratensione:** 4

– **Grado di inquinamento:** 3

– **Durata elettrica (O-C):** 10.000 cicli

– **Durata meccanica:** 20.000 cicli

– **Montaggio:** su guida DIN da 35 mm

– **Larghezza in moduli DIN:** 6

– **Dimensioni (H x L x P):** 108 mm x 103 mm x 81 mm

– **Peso:** 0,96 kg

– **Conformità normative:** IEC/EN 60947-2

Caratteristiche Aggiuntive

– **Leva di comando:** a 3 posizioni (aperto – sganciato – chiuso)

– **Dispositivo di blocco a lucchetto:** integrato

– **Indicatore meccanico di intervento:** rosso, visibile sul fronte dell’apparecchio

– **Pulsante di test:** per la verifica del corretto funzionamento del meccanismo di sgancio

Collegamento

– **Morsetti a gabbia per cavi in rame:**

– Cavi flessibili: 10÷50 mm²

– Cavi rigidi: 16÷70 mm²

– **Prese di tensione:** attacchi fast-on da 6,35 mm

Impronta di Carbonio

– **Impronta di carbonio (kg CO₂ eq.):** 114

– **Confezione:** realizzata con cartone riciclato (contenuto minimo del 70%)

Note

Questo interruttore è adatto per l’isolamento nel settore industriale secondo la norma IEC/EN 60947-2. Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell’interruttore. È conforme alle normative industriali EN/IEC 60898-1 e alle normative residenziali EN/IEC 60947-2.
