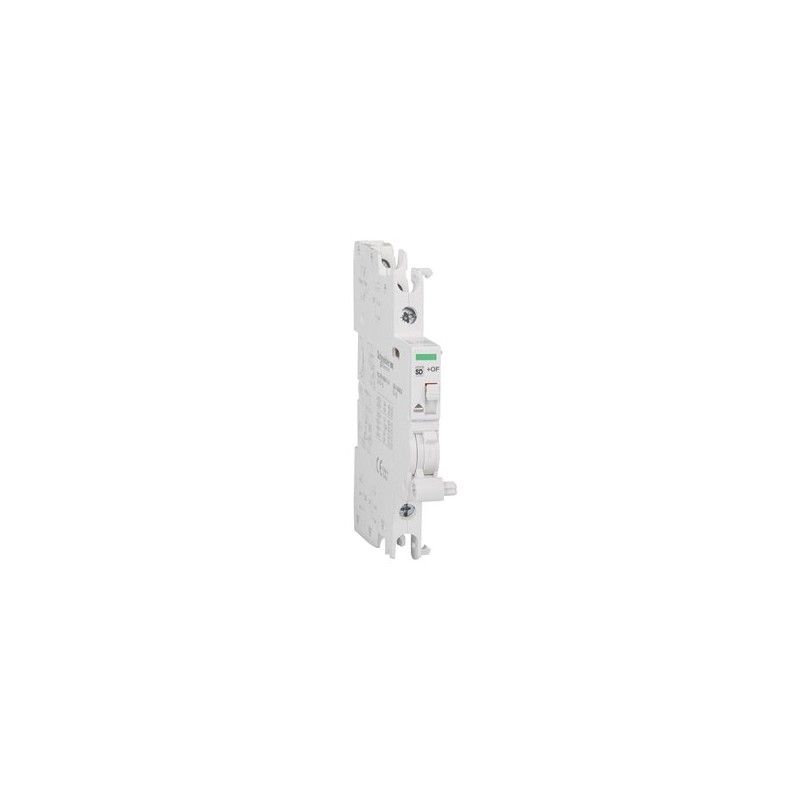

Il prodotto SCHNEIDER A9A26929 è un contatto ausiliario della serie Acti 9, progettato per segnalare lo stato di apertura/chiusura e lo sgancio dei dispositivi di protezione su cui è montato.
Caratteristiche principali
Il contatto ausiliario A9A26929 è un dispositivo efficiente e affidabile che segnala la posizione di aperto o chiuso (OF) dell’interruttore, nonché la posizione di sganciato (SD) dell’interruttore. È conforme alla norma CE EN 60947-5-1.
Specifiche tecniche
Il dispositivo ha una tensione di dimensionamento di 415 V e dispone di 2 contatti di commutazione. La larghezza totale è di 0,5 moduli TE. La tensione di commutazione nominale è di 3 A. È progettato per essere montato su interruttori magnetotermici e supporta una tensione di comando in AC. È adatto per unità di contatto principale fino a 4 poli e per intensità di corrente fino a 6 A.
Compatibilità
Il contatto ausiliario A9A26929 è compatibile con le seguenti gamme di prodotti:
- Acti 9 iSW-NA
- Acti 9 iC60
- Acti 9 iC60 RCBO
- Acti 9 iID
- Acti 9 ARA
- Acti 9 RCA
- Acti 9 iDPN (versione Cina)
- Acti 9 iC40
Dimensioni e peso
Il dispositivo ha un’altezza di 90 mm, una larghezza di 9 mm e una profondità di 73 mm. Il peso del prodotto è di 43 g.
Condizioni ambientali
Il contatto ausiliario A9A26929 è progettato per funzionare in un intervallo di temperatura operativa da -35°C a 70°C e può essere immagazzinato a temperature comprese tra -40°C e 85°C.
Connessioni e montaggio
Il dispositivo è dotato di morsetti a vite per connessioni superiori e inferiori, supportando fino a 2 cavi rigidi da 2,5 mm² o 2 cavi flessibili con capocorda da 1,5 mm². La lunghezza di spelatura dei fili consigliata è di 10 mm, con una coppia di serraggio di 1 Nm. Il montaggio avviene su guida DIN.
Normative e certificazioni
Il contatto ausiliario A9A26929 è conforme alla norma EN/IEC 60947-5-1 e ha un grado di protezione IP20.
Note
Si prega di notare che il prodotto A9A26929 fuori produzione dal listino del costruttore e potrebbe non essere più disponibile. Per informazioni sui prodotti sostitutivi, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un distributore autorizzato.
