SCHNEIDER A9C30115

Descrizione del Prodotto

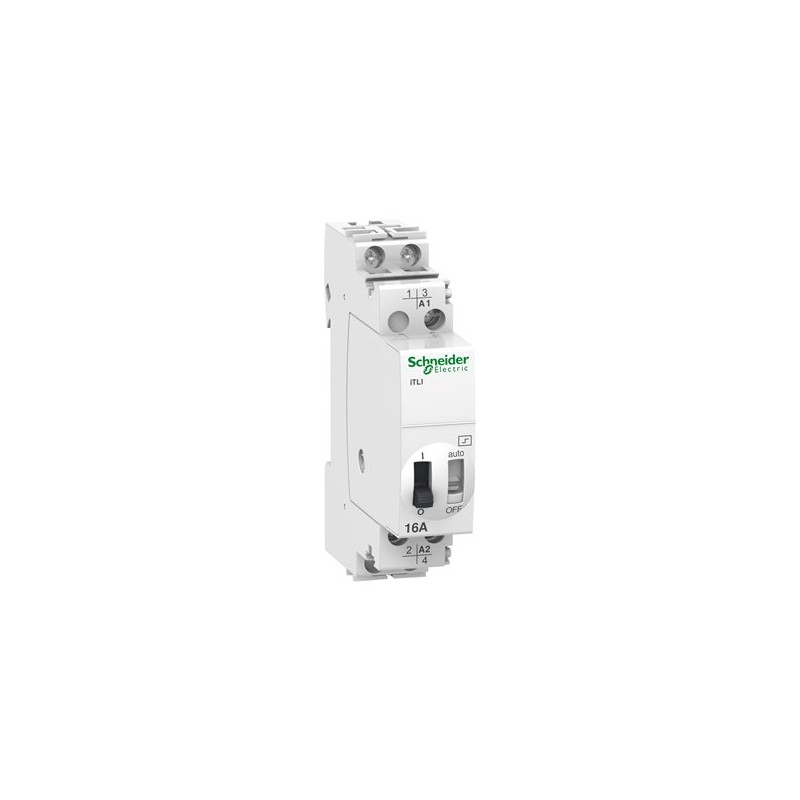

Il relè passo-passo iTLI A9C30115 di Schneider Electric è un dispositivo modulare progettato per il controllo remoto e manuale di circuiti elettrici, particolarmente indicato per applicazioni di illuminazione. Dispone di un contatto normalmente aperto (1NA) e uno normalmente chiuso (1NC), con una corrente nominale di 16 A. Il relè è compatibile con tensioni di comando di 24 V AC e 12 V DC.

Caratteristiche Tecniche

Composizione dei Contatti: 1 contatto normalmente aperto (1NA) e 1 contatto normalmente chiuso (1NC).

Corrente Nominale [In]: 16 A.

Tensione di Comando [Uc]: 24 V AC 50/60 Hz o 12 V DC.

Tensione Nominale di Impiego [Ue]: 250 V AC 50/60 Hz.

Durata Elettrica: 200.000 cicli per AC-21; 100.000 cicli per AC-22.

Frequenza di Commutazione: 5 operazioni di commutazione al minuto o 100 operazioni al giorno.

Durata dell’Impulso di Comando: Tra 50 ms e 1 s.

Montaggio: Su guida DIN, larghezza di 1 modulo (18 mm).

Profondità di Incasso: 43,5 mm.

Grado di Protezione: IP20; IP40 se installato in un involucro.

Compatibilità: Coerente con l’intera offerta Acti9 e con tutti i tipi di illuminazione.

Applicazioni

Il relè A9C30115 è ideale per il controllo dell’illuminazione in ambienti residenziali e commerciali, permettendo la gestione di circuiti da più punti di comando tramite pulsanti.

Conformità Normativa

Conforme alle norme EN 60669-1 e EN 60669-2-2.

Informazioni Ambientali

Il prodotto è parte dell’iniziativa Green Premium™ di Schneider Electric, che garantisce conformità alle normative ambientali più recenti e trasparenza sull’impatto ambientale. Il relè è privo di mercurio e le parti in plastica sono prive di alogeni.

Note Aggiuntive

Il relè è dotato di un sistema agganciabile per una combinazione flessibile di ausiliari e una maggiore robustezza. La chiusura dei poli viene attivata da un impulso sulla bobina.
