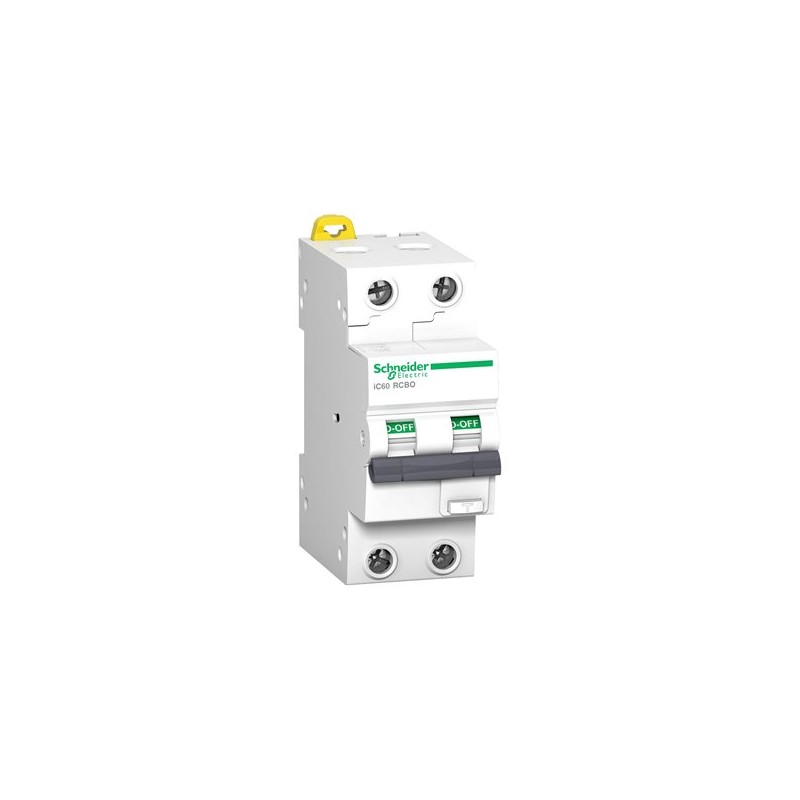

SCHNEIDER A9D50210

Descrizione del prodotto

L’Acti9 iC60H RCBO A9D50210 è un interruttore differenziale magnetotermico (RCBO) a 2 poli, progettato per la protezione dei circuiti elettrici da sovracorrenti e dispersioni a terra. Questo dispositivo combina le funzioni di un interruttore magnetotermico e di un interruttore differenziale, garantendo una protezione completa per impianti elettrici residenziali e commerciali.

Caratteristiche principali

– Numero di poli: 2

– Corrente nominale: 10 A

– Sensibilità differenziale: 300 mA

– Curva di intervento: Tipo C

– Potere di interruzione: 10 kA secondo EN/IEC 61009-2-1

– Tipo di protezione differenziale: Tipo AC

Specifiche tecniche

– Tensione nominale di esercizio (Ue): 220-240 V AC

– Tensione nominale di isolamento (Ui): 400 V AC

– Tensione nominale di tenuta ad impulso (Uimp): 4 kV

– Frequenza: 50 Hz

– Classe di limitazione energetica: 3

– Categoria di sovratensione: 3

– Grado di inquinamento: 2

– Resistenza elettrica: fino a 5000 cicli

– Resistenza meccanica: fino a 20000 cicli

Dimensioni e installazione

– Larghezza: 36 mm

– Altezza: 86 mm

– Profondità: 78 mm

– Montaggio: su guida DIN

– Larghezza in passi da 9 mm: 4

Condizioni ambientali

– Temperatura di funzionamento: da -15°C a 60°C

– Temperatura di stoccaggio: da -40°C a 85°C

– Grado di protezione: IP20 (IP40 se installato in un quadro modulare)

Funzionalità aggiuntive

– Indicatore Visitrip: consente l’identificazione rapida del circuito guasto, riducendo i tempi di intervento.

– Striscia verde Visisafe: garantisce l’apertura fisica dei contatti per consentire la manutenzione a valle in sicurezza.

– Meccanismo di chiusura rapida: indipendente dal funzionamento manuale, migliora la durata funzionale del dispositivo.

Conformità alle normative

– Norme di riferimento: EN/IEC 60947-2, EN/IEC 61009-2-1

Codici e identificativi

– Codice prodotto Schneider Electric: A9D50210

– Codice EAN: 3606481157362

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
