SCHNEIDER A9D50220

Descrizione del prodotto

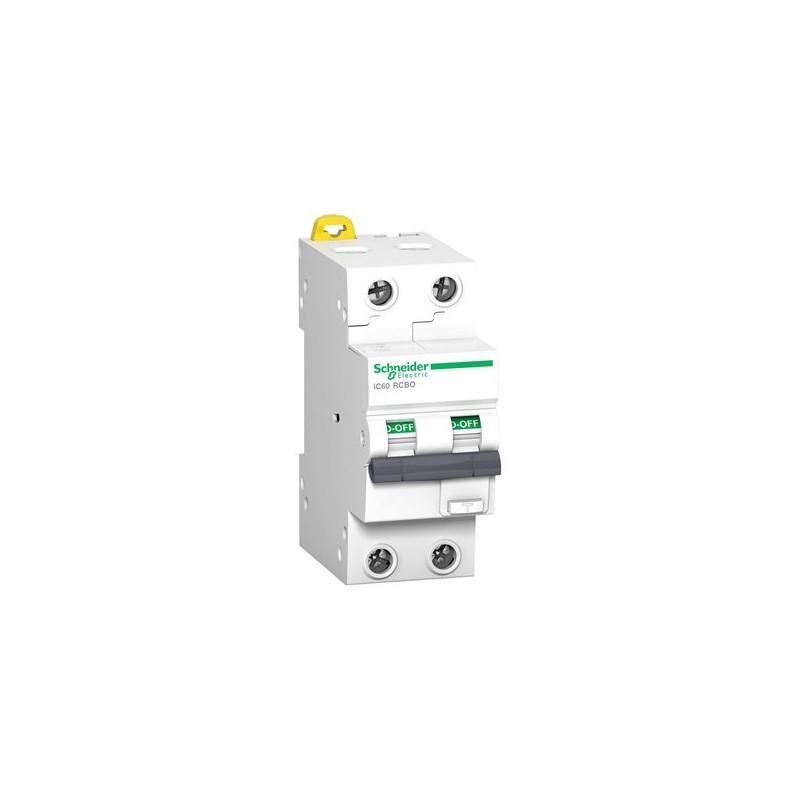

L’Acti9 iC60H RCBO A9D50220 è un interruttore differenziale con protezione da sovracorrente (RCBO) a 2 poli, progettato per applicazioni di distribuzione elettrica. Offre una protezione combinata contro sovraccarichi, cortocircuiti e dispersioni a terra, garantendo sicurezza e affidabilità nei sistemi elettrici.

Caratteristiche principali

– **Numero di poli:** 2
– **Numero di poli protetti:** 2
– **Corrente nominale [In]:** 20 A
– **Curva di intervento:** C
– **Sensibilità differenziale:** 300 mA
– **Tipo di protezione differenziale:** AC
– **Potere di interruzione:** 10 kA secondo EN/IEC 61009-2-1 a 220…240 V AC 50 Hz; 15 kA secondo EN/IEC 60947-2 a 220…240 V AC 50 Hz
– **Tensione nominale di esercizio [Ue]:** 220…240 V AC 50 Hz
– **Tensione nominale di isolamento [Ui]:** 400 V AC 50 Hz
– **Tensione nominale di tenuta ad impulso [Uimp]:** 4 kV
– **Frequenza di rete:** 50 Hz
– **Classe di limitazione energetica:** 3
– **Durata meccanica:** 20.000 cicli
– **Durata elettrica:** 5.000 cicli
– **Temperatura di funzionamento:** da -15°C a 60°C
– **Temperatura di stoccaggio:** da -40°C a 85°C
– **Grado di protezione:** IP20; IP40 quando installato in un quadro modulare conforme a IEC/EN 60529
– **Dimensioni (H x L x P):** 86 mm x 36 mm x 78 mm
– **Peso:** 332 g
– **Colore:** Bianco (RAL 9003)
– **Montaggio:** Guida DIN
– **Larghezza in passi da 9 mm:** 4
– **Connessioni – morsetti:** Morsetto a gabbia parte superiore o inferiore 1…35 mm² rigido; 1…25 mm² flessibile; 1…25 mm² flessibile con ghiera
– **Lunghezza spelatura fili:** 12 mm per connessione superiore o inferiore
– **Coppia di serraggio:** 2 Nm
– **Protezione differenziale:** Integrata
– **Segnalazione locale:** ON, OFF, guasto
– **Tipo di controllo:** Leva
– **Compatibilità pettini di distribuzione:** Parte superiore: SÌ; Doppia connessione
– **Tecnologia sganciatore:** Magnetotermico
– **Limite di sgancio magnetico:** 5…10 x In
– **Tecnologia di sgancio corrente residua:** In base alla tensione
– **Potere di interruzione nominale di servizio [Ics]:** 7,5 kA (75% Icn) a 220…240 V AC 50 Hz conforme a EN/IEC 61009-2-1; 7,5 kA (50% Icu) a 220…240 V AC 50 Hz conforme a EN/IEC 60947-2
– **Potere nominale di interruzione e chiusura:** Idm 6.000 A a 220…240 V AC 50 Hz conforme a EN/IEC 61009-2-1
– **Attitudine al sezionamento:** No conforme a IEC 60947-1
– **Marchi qualità:** VDE, NF, IMQ
– **Posizione dispositivo nel sistema:** Punto di partenza
– **Surge current:** 250 A
– **Contact position indicator:** No
– **Local signalling:** ON, OFF, fault trip
– **Mounting mode:** Clip-on
– **Mounting support:** DIN rail
– **Comb busbar and distribution block compatibility:** Top: YES; Biconnect
– **9 mm pitches:** 4
– **Height:** 86 mm
– **Width:** 36 mm
– **Depth:** 78 mm
– **Product weight:** 332 g
– **Colour:** White
– **Mechanical durability:** 20.000 cycles
– **Electrical durability:** 5.000 cycles
– **Connections – terminals:** Tunnel type terminal top or bottom 1…35 mm² rigid; Tunnel type terminal top or bottom 1…25 mm² flexible; Tunnel type terminal top or bottom 1…25 mm² flexible with ferrule
– **Wire stripping length:** 12 mm for top or bottom connection
– **Tightening torque:** 2 N.m
– **Earth-leakage protection:** Integrated
– **Additional Informations:**
– **Return:**
– **In short:**
– **Reference:** A9D50220
– **Product Name:** Acti9 iC60 RCBO – 2P – 20 A – C Curve – 10000A/15kA – 300 mA – AC type – A9D50220
– **Range:** Acti 9
– **Device function:** Distribution
– **Compatible with:**
– Accessoires
– Auxiliaires
– Distribution
– Communication
– **Related Categories:**
– Circuit Breakers and Differentials
– Differential Circuit Breakers
– Idd40 / Ic60 Rcbo
– Differential Circuit Breakers
– **Quantity:**
– **Add to Cart:**

Applicazioni

Il modello A9D50220 è ideale per la protezione di circuiti elettrici in ambienti residenziali, commerciali e industriali, offrendo una soluzione compatta e affidabile per la sicurezza elettrica.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric.
