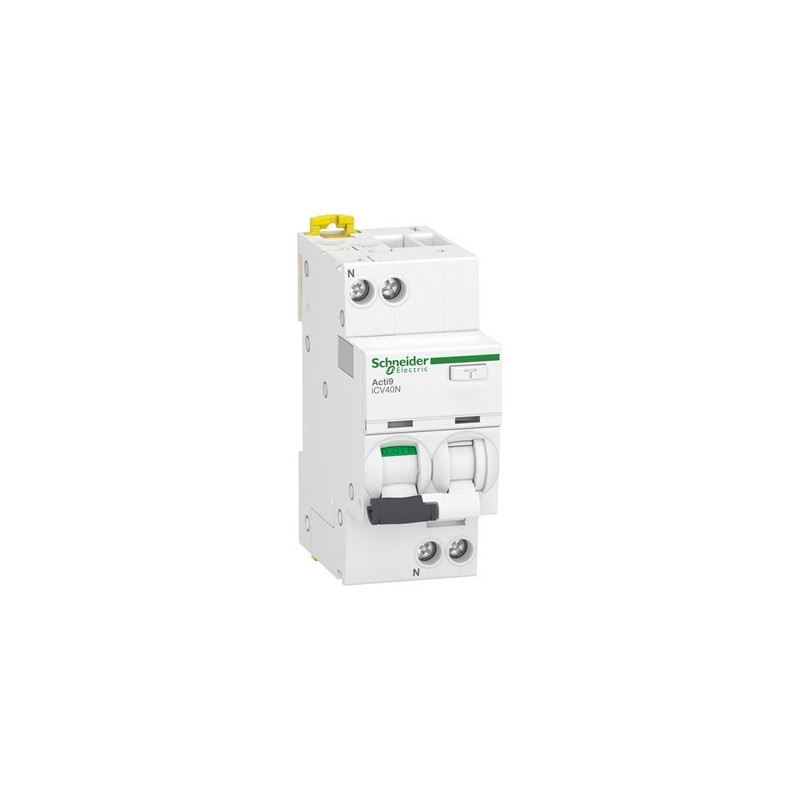

SCHNEIDER A9DE3610

Descrizione del Prodotto

L’interruttore magnetotermico differenziale Schneider Electric A9DE3610 appartiene alla serie Acti9 iCV40N. È progettato per la protezione dei circuiti elettrici contro sovracorrenti e correnti di guasto a terra, combinando le funzioni di un interruttore magnetotermico e di un interruttore differenziale in un unico dispositivo.

Caratteristiche Tecniche

– **Numero di poli:** 1P+N
– **Corrente nominale (In):** 10 A
– **Curva di intervento:** C
– **Sensibilità differenziale:** 30 mA
– **Tipo di protezione differenziale:** AC
– **Potere di interruzione nominale (Icn):** 6 kA
– **Tensione nominale di esercizio (Ue):** 230 V AC
– **Frequenza nominale:** 50/60 Hz
– **Tensione nominale di isolamento (Ui):** 400 V
– **Tensione nominale di tenuta ad impulso (Uimp):** 4 kV
– **Classe di limitazione energetica:** 3
– **Grado di protezione (IP):** IP20
– **Temperatura ambiente durante il funzionamento:** da -5°C a +60°C
– **Numero di moduli DIN:** 2
– **Posizione del neutro:** Sinistra
– **Tecnologia di sgancio:** Magnetotermico
– **Resistenza a corrente impulsiva:** 0,25 kA
– **Sezione conduttore collegabile unifilare:** 1…16 mm²
– **Sezione conduttore collegabile multifilare:** 1…10 mm²
– **Coppia di serraggio:** 2 Nm
– **Durata meccanica:** 20.000 cicli
– **Durata elettrica:** 20.000 cicli
– **Modalità di montaggio:** Guida DIN
– **Compatibilità pettini di distribuzione:** Parte superiore o inferiore: dente
– **Passo di collegamento:** 9 mm tra fase e neutro
– **Passi 9 mm:** 4
– **Altezza:** 85 mm
– **Larghezza:** 36 mm
– **Profondità:** 73 mm
– **Peso prodotto:** 210 g
– **Colore:** Bianco
– **Segnalazione locale:** Indicazione ON/OFF e indicazione di guasto
– **Tipo di controllo:** Leva
– **Protezione differenziale:** Integrata
– **Codice compatibilità:** ICV40N

Applicazioni

Questo interruttore è ideale per la protezione dei circuiti elettrici in ambienti residenziali, commerciali e industriali, garantendo sicurezza contro sovracorrenti e dispersioni a terra.

Certificazioni e Conformità

Conforme alle normative EN/IEC 61009-2-1 e EN/IEC 60947-2. Marchi di qualità: EAC, IMQ, VDE.

Informazioni del Produttore

– **Produttore:** Schneider Electric S.p.A.
– **Indirizzo:** Via Circonvallazione Est, 1, 24040 Stezzano (BG), Italia
– **Sito web:** https://www.se.com/it/it/

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita dal produttore.
