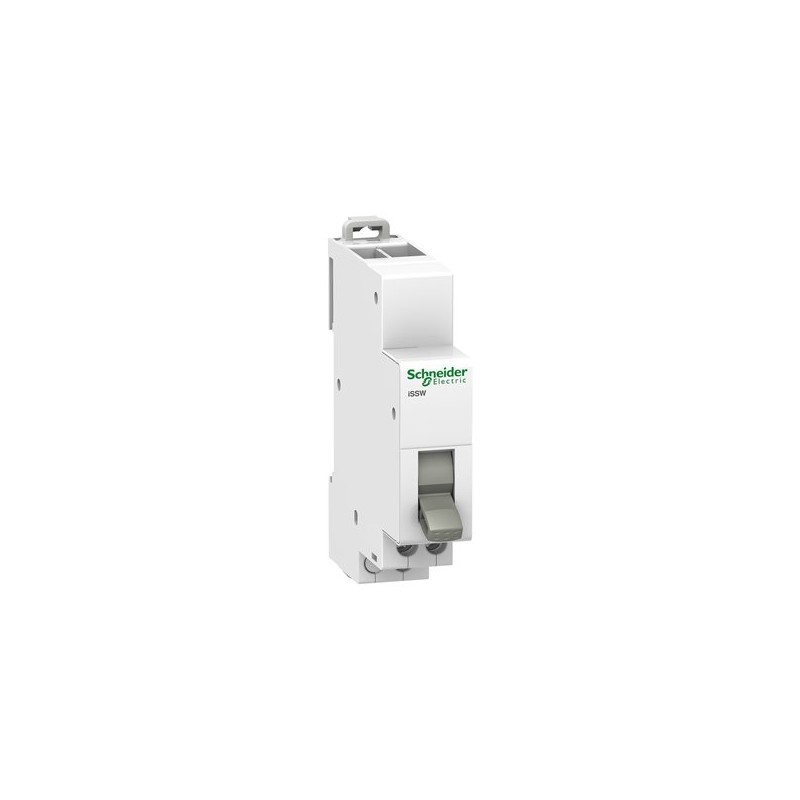

SCHNEIDER A9E18073

Descrizione del Prodotto

Il commutatore Schneider Electric A9E18073 della serie Acti9 iSSW è progettato per il controllo manuale dei circuiti elettrici. Presenta tre posizioni (I-0-II) e un contatto di scambio (1 C/O), consentendo una gestione efficace dei circuiti.

Caratteristiche Tecniche

– Corrente nominale di esercizio (Ie): 20 A
– Tensione nominale di esercizio (Ue): 250 V AC 50/60 Hz
– Durata elettrica: 30.000 cicli in categoria AC-22 con cos φ = 0,8
– Numero di moduli: 1 (larghezza 18 mm)
– Dimensioni (HxLxP): 82 x 18 x 75 mm
– Grado di protezione: IP40
– Temperatura di funzionamento: da -20°C a +50°C
– Temperatura di stoccaggio: da -40°C a +70°C
– Umidità relativa: fino al 95% a 55°C
– Grado di inquinamento: 3
– Tropicalizzazione: Trattamento 2

Connessioni e Installazione

– Tipo di terminali: Morsetti a tunnel sfalsati
– Capacità dei cavi: Cavi rigidi in rame da 0,5 mm² a 2×2,5 mm²; cavi flessibili o con capocorda da 0,5 mm² a 2×2,5 mm²
– Lunghezza di spelatura dei fili: 9 mm
– Coppia di serraggio: 1 Nm (utilizzando un cacciavite tipo PZ1)
– Montaggio: Su guida DIN

Normative e Certificazioni

– Conformità alle norme: IEC 60669-1, IEC 60947-5-1

Codici e Identificativi

– Codice prodotto Schneider Electric: A9E18073
– EAN: 3606480088506

Applicazioni

Ideale per l’uso in ambienti residenziali e piccoli edifici commerciali, il commutatore A9E18073 è progettato per garantire un controllo affidabile dei circuiti elettrici, offrendo sicurezza e facilità d’uso.
