SCHNEIDER A9F74304

Descrizione del Prodotto

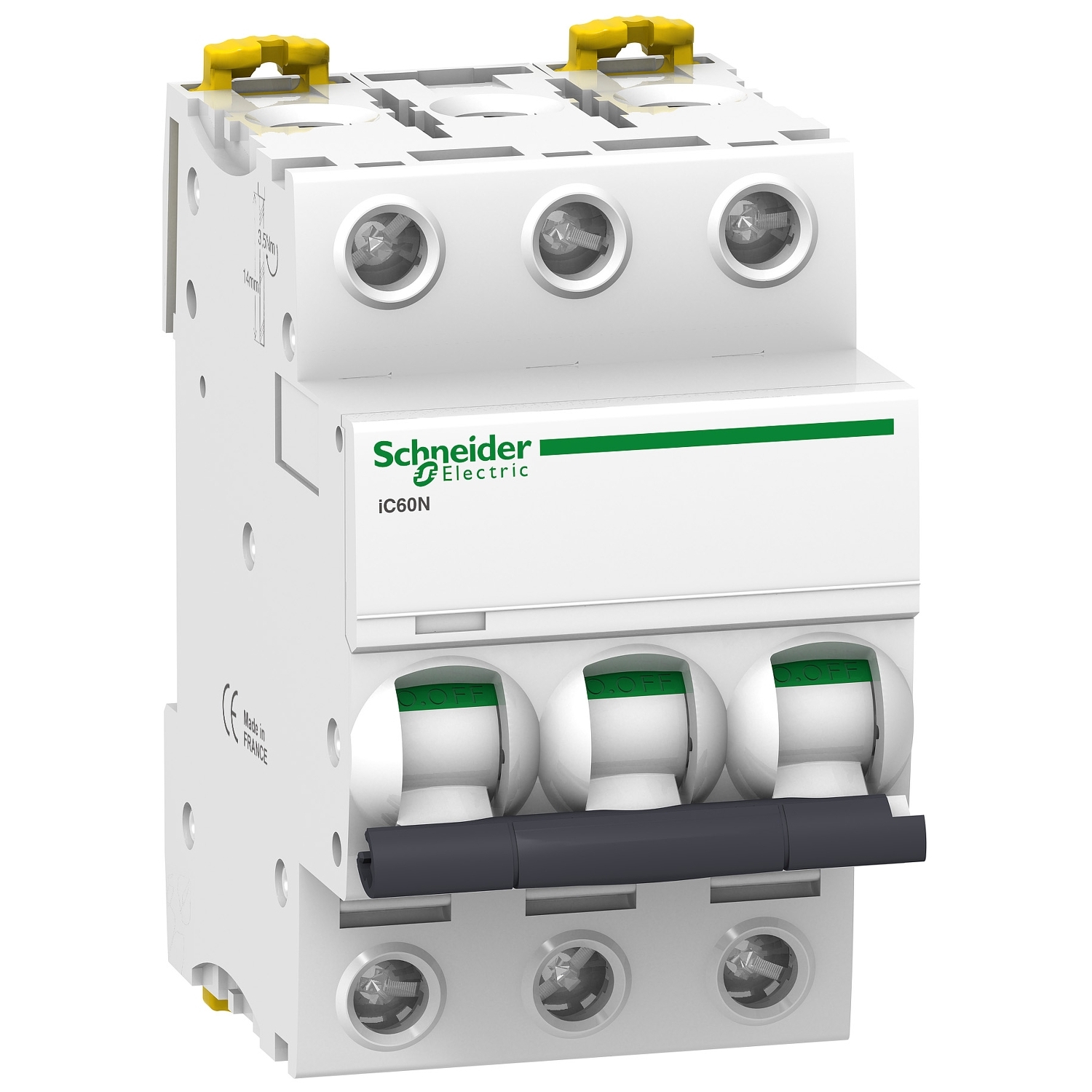

L’interruttore magnetotermico Acti9 iC60N A9F74304 è un dispositivo di protezione a bassa tensione progettato per proteggere i circuiti da sovraccarichi e cortocircuiti. È adatto per applicazioni industriali e residenziali, conforme alle normative EN/IEC 60898-1 e EN/IEC 60947-2.

Caratteristiche Principali

– **Numero di poli:** 3 poli protetti

– **Corrente nominale (In):** 4 A

– **Curva di intervento:** C

– **Potere di interruzione nominale (Icn):** 6 kA a 400 V AC secondo EN/IEC 60898-1

– **Potere di interruzione nominale (Icu):** 50 kA a 220-240 V AC secondo EN/IEC 60947-2

– **Tensione nominale di isolamento (Ui):** 500 V

– **Tensione nominale di tenuta ad impulso (Uimp):** 6 kV

– **Frequenza operativa:** 50/60 Hz

– **Categoria di sovratensione:** IV

– **Classe di limitazione energetica:** 3

– **Grado di protezione:** IP20

– **Temperatura di funzionamento:** da -35°C a +70°C

– **Montaggio:** Guida DIN

– **Compatibilità con accessori:** Sì

Dimensioni e Peso

– **Altezza:** 85 mm

– **Larghezza:** 54 mm

– **Profondità:** 78,5 mm

– **Peso:** 0,375 kg

Certificazioni e Conformità

– **Norme di riferimento:** EN/IEC 60898-1, EN/IEC 60947-2

– **Marchi di qualità:** NF

– **Conformità RoHS:** Sì

Caratteristiche Aggiuntive

– **Sistema VisiTrip:** Indicatore rosso che segnala lo scatto per una rapida individuazione del circuito guasto, riducendo i tempi di intervento.

– **Sistema VisiSafe:** Garantisce che il circuito a valle sia sempre sicuro, anche in condizioni di sovratensione.

– **Terminali isolati:** Protezione IP20 per una maggiore sicurezza durante l’installazione e la manutenzione.

– **Durata meccanica:** 20.000 cicli

– **Durata elettrica:** 10.000 cicli

Applicazioni Tipiche

L’interruttore magnetotermico A9F74304 è ideale per la protezione di circuiti in edifici residenziali, commerciali e industriali, offrendo una soluzione affidabile per la protezione contro sovraccarichi e cortocircuiti.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione fornita dal produttore o visitare il sito ufficiale di Schneider Electric.
