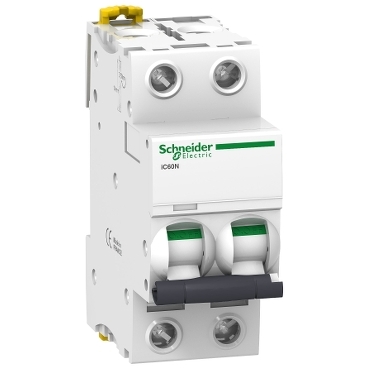

SCHNEIDER A9F78216

Descrizione del Prodotto

L’interruttore magnetotermico Schneider Electric A9F78216 appartiene alla serie Acti9 iC60N. È progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti, garantendo sicurezza e affidabilità negli impianti elettrici.

Caratteristiche Tecniche

– Numero di poli: 2
– Numero di poli protetti: 2
– Corrente nominale (In): 16 A
– Caratteristica di intervento: Curva B
– Tensione nominale di esercizio (Ue): 400 V AC
– Frequenza: 50/60 Hz
– Potere di interruzione nominale (Icn) secondo EN 60898-1 a 230 V: 6 kA
– Potere di interruzione nominale (Icn) secondo EN 60898-1 a 400 V: 6 kA
– Potere di interruzione nominale (Icu) secondo IEC 60947-2 a 230 V: 20 kA
– Potere di interruzione nominale (Icu) secondo IEC 60947-2 a 400 V: 10 kA
– Classe di limitazione energetica: 3
– Tensione di isolamento nominale (Ui): 500 V
– Tensione nominale di tenuta ad impulso (Uimp): 6 kV
– Categoria di sovratensione: 4
– Grado di inquinamento: 3
– Grado di protezione (IP): IP20
– Temperatura ambiente durante il funzionamento: da -35 °C a 70 °C
– Sezione conduttore collegabile unifilare: da 1 mm² a 25 mm²
– Sezione conduttore collegabile multifilare: da 1 mm² a 16 mm²
– Profondità di incasso: 44,5 mm
– Larghezza in unità di suddivisione: 2
– Montaggio: Guida DIN
– Compatibilità con pettini di distribuzione: Sì, parte superiore o inferiore
– Durata meccanica: 20.000 cicli
– Durata elettrica: 10.000 cicli
– Colore: Bianco
– Peso del prodotto: 0,25 kg

Normative e Certificazioni

– Conformità alle norme: IEC 60898-1, EN 60898-1, IEC 60947-2, EN 60947-2
– Categoria di utilizzo: Categoria A conforme a EN 60947-2 e IEC 60947-2
– Idoneità al sezionamento: Sì, conforme a EN 60898-1 e IEC 60947-2

Applicazioni

Questo interruttore è ideale per la protezione dei circuiti elettrici in applicazioni residenziali, commerciali e industriali, offrendo una soluzione affidabile per la gestione della distribuzione elettrica.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric o di contattare un tecnico qualificato.
