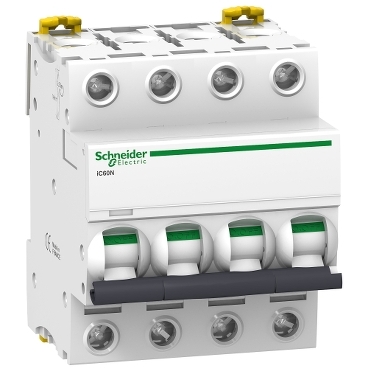

SCHNEIDER A9F79410

Descrizione del Prodotto

L’interruttore magnetotermico Schneider Electric A9F79410 della serie Acti9 iC60N è progettato per proteggere i circuiti elettrici da sovraccarichi e cortocircuiti. È adatto per applicazioni in ambienti residenziali e commerciali di piccole dimensioni.

Caratteristiche Principali

– Numero di poli: 4

– Corrente nominale: 10 A

– Curva di intervento: C

– Potere di interruzione: 6000 A secondo EN/IEC 60898-1 a 400 V AC 50/60 Hz

– Tecnologia di sgancio: Magnetotermico

– Compatibilità con tensioni AC e DC

– Sistema VisiTrip per il rilevamento rapido dei guasti

– Sistema VisiSafe per garantire la sicurezza durante la manutenzione

Specifiche Tecniche

– Tensione nominale di esercizio (Ue): 400 V AC 50/60 Hz

– Tensione nominale di isolamento (Ui): 500 V AC 50/60 Hz

– Tensione nominale di tenuta ad impulso (Uimp): 6 kV

– Frequenza: 50/60 Hz

– Classe di limitazione: 3 conforme a EN/IEC 60898-1

– Categoria di utilizzo: Categoria A conforme a EN 60947-2

– Grado di protezione: IP20 (IP40 una volta installato in un quadro modulare)

– Temperatura di funzionamento: da -35°C a +70°C

– Durata meccanica: 20.000 cicli

– Durata elettrica: 10.000 cicli

Dimensioni e Peso

– Altezza: 85 mm

– Larghezza: 72 mm

– Profondità: 78,5 mm

– Peso: 0,5 kg

Connessioni

– Sezione cavo rigido: 1…25 mm²

– Sezione cavo flessibile: 1…16 mm²

– Lunghezza spelatura: 14 mm

– Coppia di serraggio: 2 Nm

Certificazioni e Conformità

– Conforme alle norme EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

– Idoneità all’isolamento industriale secondo la norma CEI EN 60947-2

– Prodotto privo di alogeni

– Conforme alle direttive RoHS e REACh

Funzionalità Aggiuntive

– Compatibile con accessori ausiliari per monitoraggio remoto e protezione differenziale (Vigi)

– Sistema VisiTrip per il rilevamento rapido dei guasti, riducendo i tempi di intervento

– Sistema VisiSafe per garantire la sicurezza durante le operazioni di manutenzione

Sostenibilità

– Etichetta Green Premium™ che garantisce prestazioni ambientali avanzate

– Impronta di carbonio: 42 kg CO₂ eq.

– Confezione realizzata con almeno il 70% di cartone riciclato

Applicazioni Tipiche

– Protezione di circuiti elettrici in edifici residenziali e commerciali di piccole dimensioni

– Installazioni che richiedono protezione combinata da sovraccarico e cortocircuito

– Sistemi che necessitano di un rapido rilevamento dei guasti per ridurre i tempi di inattività

Note

Per ulteriori dettagli e documentazione tecnica, consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
