SCHNEIDER A9F79416

Descrizione del Prodotto

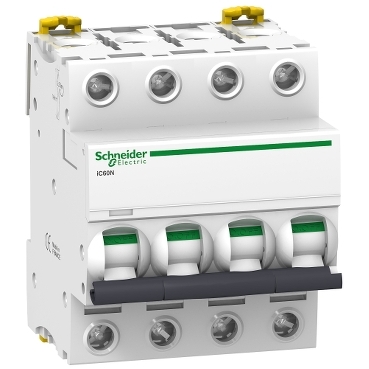

L’interruttore magnetotermico Schneider Electric A9F79416 appartiene alla serie Acti9 iC60N. È progettato per la protezione dei circuiti elettrici a bassa tensione, offrendo affidabilità e sicurezza in applicazioni residenziali, commerciali e industriali.

Caratteristiche Principali

– **Numero di Poli:** 4

– **Numero di Poli Protetti:** 4

– **Corrente Nominale (In):** 16 A

– **Curva di Intervento:** C

– **Tensione Nominale:** 400 V

– **Frequenza:** 50/60 Hz

– **Potere di Interruzione Nominale (Icn) secondo EN 60898-1 a 230 V:** 6 kA

– **Potere di Interruzione Nominale (Icn) secondo EN 60898-1 a 400 V:** 6 kA

– **Potere di Interruzione Nominale (Icu) secondo IEC 60947-2 a 230 V:** 20 kA

– **Potere di Interruzione Nominale (Icu) secondo IEC 60947-2 a 400 V:** 10 kA

– **Tensione di Isolamento Nominale (Ui):** 500 V

– **Resistenza di Tensione ad Impulso Nominale (Uimp):** 6 kV

– **Classe di Limitazione Energetica:** 3

– **Categoria di Sovratensione:** 4

– **Grado di Inquinamento:** 3

– **Temperatura Ambiente durante il Funzionamento:** da -35°C a 70°C

– **Grado di Protezione (IP):** IP20

– **Sezione Conduttore Collegabile Unifilare:** da 1 a 25 mm²

– **Sezione Conduttore Collegabile Multifilare:** da 1 a 16 mm²

– **Profondità di Incasso:** 44,5 mm

– **Larghezza in Unità di Suddivisione:** 4 moduli

– **Tipo di Tensione:** AC/DC

– **Dispositivi Supplementari Possibili:** Sì

– **Conduttore Neutro a Connessione:** No

– **Installazione a Incasso:** No

– **Antideflagrante:** No

– **Accessoriabile:** Sì

– **Montaggio su Guida DIN:** Sì

– **Coppia di Serraggio:** 2 Nm

– **Durata Meccanica:** 20.000 operazioni

– **Durata Elettrica:** 10.000 operazioni

– **Peso:** 0,192 kg

– **Dimensioni (Altezza x Larghezza x Profondità):** 85 x 72 x 78,5 mm

– **Conformità alle Norme:** IEC/EN 60898-1, IEC/EN 60947-2

– **Certificazioni:** RoHS, REACh

– **Etichetta Ambientale:** Green Premium™

– **Impronta di Carbonio:** 43 kg CO₂ eq.

– **Confezione con Cartone Riciclato:** Sì

– **Programma di Ritiro del Prodotto:** No

– **Senza Mercurio:** Sì

– **Prodotto Privo di Alogeni:** Sì

– **Profilo di Circolarità:** Non sono necessarie specifiche operazioni di riciclaggio

– **WEEE:** Nei mercati dell’Unione Europea il prodotto deve essere smaltito in base a un metodo differenziato specifico e non tra i normali rifiuti

Funzionalità Aggiuntive

– **Sistema a Doppia Clip:** Consente la rimozione dell’interruttore dalla guida DIN in modo semplice e rapido.

– **Indicazione Visiva VisiSafe™:** Fornisce un’indicazione chiara sullo stato dell’interruttore, facilitando la manutenzione e garantendo sicurezza.

– **Meccanismo di Apertura e Chiusura ad Azione Rapida:** Assicura una risposta immediata in caso di guasto, migliorando la protezione del circuito.

– **Terminali IP20 con Otturatore:** Offrono una protezione aggiuntiva contro i contatti accidentali, aumentando la sicurezza durante l’installazione e l’uso.

Applicazioni

L’interruttore magnetotermico A9F79416 è ideale per la protezione di circuiti elettrici in ambienti residenziali, commerciali e industriali, garantendo sicurezza e affidabilità contro sovraccarichi e cortocircuiti.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
