Descrizione del Prodotto

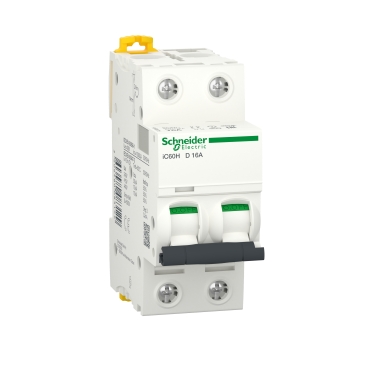

L’interruttore magnetotermico Schneider Electric A9F85216 appartiene alla serie Acti9 iC60H. È un dispositivo modulare a 2 poli con una corrente nominale di 16A e curva di intervento D. Progettato per la protezione dei circuiti elettrici da sovraccarichi e cortocircuiti, combina protezione magnetica e termica in un unico apparecchio.
Caratteristiche Tecniche
Numero di poli: 2
Numero di poli protetti: 2
Corrente nominale [In]: 16 A
Curva di intervento: D
Potere di interruzione nominale [Icn] secondo EN 60898-1 a 400 V: 10 kA
Potere di interruzione nominale [Icu] secondo EN 60947-2 a 230 V: 30 kA
Potere di interruzione nominale [Icu] secondo EN 60947-2 a 400 V: 15 kA
Tensione nominale di isolamento [Ui]: 500 V
Tensione nominale di tenuta ad impulso [Uimp]: 6 kV
Frequenza: 50/60 Hz
Classe di limitazione energetica: 3
Categoria di sovratensione: IV
Grado di inquinamento: 3
Temperatura ambiente durante il funzionamento: da -35°C a 70°C
Temperatura di stoccaggio: da -40°C a 85°C
Dimensioni e Peso
Altezza: 85 mm
Larghezza: 36 mm
Profondità: 78,5 mm
Peso: 0,25 kg
Connessioni e Montaggio
Tipo di montaggio: Fisso su guida DIN
Sezione conduttore collegabile unifilare: da 1 a 25 mm²
Sezione conduttore collegabile multifilare: da 1 a 16 mm²
Lunghezza spelatura fili: 14 mm
Coppia di serraggio: 2 Nm
Normative e Certificazioni
Conformità alle norme: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Grado di protezione [IP]: IP20
Caratteristiche Ambientali
Impronta di carbonio: 28 kg CO₂ eq.
Packaging: Realizzato con cartone riciclato (contenuto minimo del 70%)
Programma di ritiro a fine vita: Non disponibile
Note Aggiuntive
Il dispositivo è dotato del sistema VisiTrip per una rapida individuazione dei circuiti guasti, riducendo i tempi di intervento. Inoltre, la striscia verde VisiSafe garantisce l’apertura fisica dei contatti per consentire la manutenzione a valle in sicurezza.
