Descrizione del Prodotto

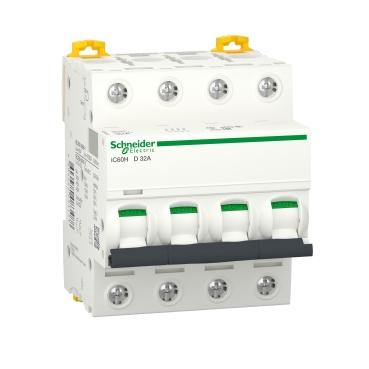

L’interruttore magnetotermico Schneider Electric A9F85432 appartiene alla serie Acti9 iC60H. È un dispositivo a 4 poli con una corrente nominale di 32 A e curva di intervento D, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti.
Caratteristiche Tecniche
– Numero di poli: 4
– Numero di poli protetti: 4
– Corrente nominale [In]: 32 A
– Curva di intervento: D
– Potere di interruzione nominale [Icn]: 10 kA conforme a EN/IEC 60898-1 a 400 V AC 50/60 Hz
– Potere di interruzione nominale [Icu]: 15 kA conforme a EN/IEC 60947-2 a 380…415 V AC 50/60 Hz
– Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz conforme a EN/IEC 60947-2
– Tensione nominale di tenuta ad impulso [Uimp]: 6 kV conforme a EN/IEC 60947-2
– Frequenza di rete: 50/60 Hz
– Classe di limitazione: 3 conforme a EN/IEC 60898-1
– Categoria di utilizzazione: Categoria A conforme a EN/IEC 60947-2
– Attitudine al sezionamento: Sì conforme a EN/IEC 60898-1 e EN/IEC 60947-2
– Durata meccanica: 20.000 cicli
– Durata elettrica: 10.000 cicli
– Temperatura ambiente durante il funzionamento: -35…70 °C
– Grado di protezione (IP): IP20
– Modalità di montaggio: Fisso su guida DIN
– Compatibilità pettini di distribuzione: Parte superiore o inferiore: Sì
– Connessioni – morsetti: Morsetto singolo (parte superiore o inferiore) 1…35 mm² rigido, 1…25 mm² flessibile
– Lunghezza spelatura fili: 14 mm per connessione superiore o inferiore
– Coppia di serraggio: 3,5 Nm parte superiore o inferiore
– Colore: Bianco
– Altezza: 85 mm
– Larghezza: 72 mm
– Profondità: 78,5 mm
– Peso prodotto: 0,5 kg
Normative e Certificazioni
– Conformità alle norme: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
– Categoria di sovratensione: 4
– Grado di inquinamento: 3
Informazioni Ambientali
– Impronta di carbonio (kg CO₂ eq.): 50
– Packaging con cartone riciclato: Sì, contenuto minimo del 70% (50% negli Stati Uniti). Alcuni ordini possono includere cartone non riciclato fino all’esaurimento delle scorte.
– Programma di ritiro: No
Applicazioni
Questo interruttore magnetotermico è adatto per applicazioni in ambito industriale e terziario, garantendo protezione efficace contro sovraccarichi e cortocircuiti in impianti elettrici a bassa tensione.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
