SCHNEIDER A9L16482

Descrizione del Prodotto

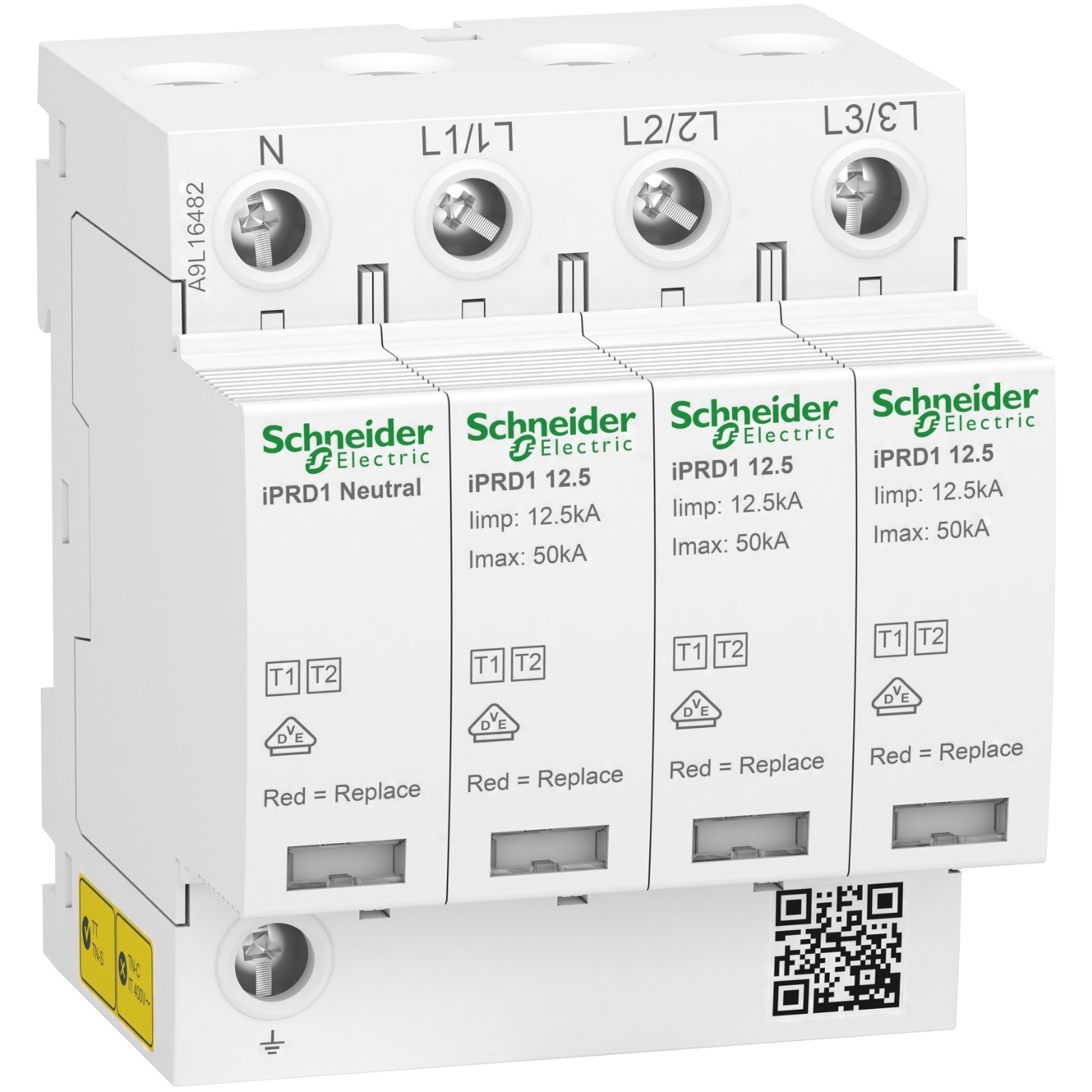

Il modello A9L16482 di Schneider Electric è uno scaricatore di sovratensione modulare con cartuccia estraibile, appartenente alla serie Acti9 iPRD1. Progettato per proteggere le installazioni elettriche contro sovratensioni dirette e indirette, è adatto per reti TT e TN-S. Questo dispositivo combina le funzioni di tipo 1 e 2, offrendo una protezione completa per impianti residenziali e commerciali. ([se.com](https://www.se.com/mk/en/product/A9L16482/modular-surge-arrester-with-pluggable-cartridge-acti9-iprd1-12-5-3p%2Bn-350v-with-remote-transfert/?utm_source=openai))

Caratteristiche Principali

– Numero di poli: 3P+N

– Tensione operativa nominale: 230/400 V AC (±10%) a 50/60 Hz

– Tensione massima di funzionamento continuo (Uc): 350 V L/N, 255 V N/PE

– Corrente di scarica nominale (In): 20 kA

– Corrente di scarica massima (Imax): 50 kA

– Corrente impulsiva (Iimp): 12,5 kA L/N, 50 kA N/PE

– Livello di protezione tensione (Up): <1,5 kV

– Tecnologia: MOV + GDT

– Classe di prova: Tipo 1 + 2

– Segnalazione locale: Indicatore meccanico (bianco per operativo, rosso per fine vita)

– Segnalazione remota: Presente, con contatto 1 SD (1 C/O)

– Montaggio: Guida DIN 35 mm

– Larghezza: 8 moduli (72 mm)

– Grado di protezione: IP20

– Sezione massima del conduttore: 35 mm² rigido, 25 mm² flessibile

– Temperatura di funzionamento: da -25°C a +60°C

– Peso: 619 g

– Materiale: PA6

– Colore: Bianco (RAL 9003)

– Certificazioni: CE, EAC, VDE

– Standard: EN 61643-11:2012, IEC 61643-11:2011 ([se.com](https://www.se.com/mk/en/product/A9L16482/modular-surge-arrester-with-pluggable-cartridge-acti9-iprd1-12-5-3p%2Bn-350v-with-remote-transfert/?utm_source=openai))

Applicazioni

Lo scaricatore di sovratensione A9L16482 è ideale per la protezione di impianti elettrici in edifici residenziali e commerciali, specialmente in aree ad alto rischio di fulminazione. La sua capacità di combinare le funzioni di tipo 1 e 2 lo rende adatto per l’installazione nei quadri elettrici principali, garantendo una protezione efficace contro sovratensioni transitorie e dirette. ([se.com](https://www.se.com/mk/en/product/A9L16482/modular-surge-arrester-with-pluggable-cartridge-acti9-iprd1-12-5-3p%2Bn-350v-with-remote-transfert/?utm_source=openai))

Note

Per garantire un funzionamento ottimale e una lunga durata del dispositivo, si raccomanda di seguire le istruzioni di installazione fornite dal produttore e di effettuare controlli periodici dello stato dello scaricatore. In caso di attivazione, la cartuccia estraibile consente una sostituzione rapida e semplice, riducendo al minimo i tempi di inattività dell’impianto. ([se.com](https://www.se.com/mk/en/product/A9L16482/modular-surge-arrester-with-pluggable-cartridge-acti9-iprd1-12-5-3p%2Bn-350v-with-remote-transfert/?utm_source=openai))
