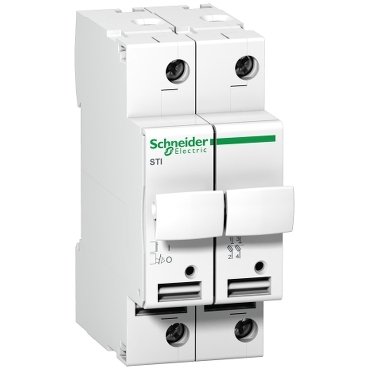

SCHNEIDER A9N15650

Descrizione del Prodotto

Il portafusibili isolabile Acti9 STI è un sezionatore-fusibile a bassa tensione, progettato per applicazioni terziarie e industriali che richiedono un’elevata capacità di interruzione. Questo modello specifico, codice A9N15650, è un dispositivo bipolare (2P) con una corrente nominale fino a 10A. Supporta fusibili di tipo gG o aM con dimensioni di 8,5 mm x 31,5 mm. È progettato per il montaggio su guida DIN, facilitando l’installazione modulare. Il fusibile gG offre protezione da sovraccarico e cortocircuito, mentre il fusibile aM è indicato per applicazioni motoristiche, fornendo protezione da cortocircuito per carichi con elevata corrente di picco. Il dispositivo presenta un grado di protezione IP20 sui terminali, che aumenta a IP40 quando installato all’interno di un involucro modulare. Dispone di un marcatore a clip visibile sul lato anteriore o sul terminale a valle per identificare la presenza del fusibile. Una spia al neon opzionale da 230V indica se il fusibile è intervenuto (spia spenta in condizioni normali e accesa in rosso dopo l’intervento del fusibile). Il portafusibile è dotato di un cassetto imperdibile e di uno spazio aggiuntivo per un fusibile di ricambio. La leva può essere lucchettata per garantire una maggiore sicurezza.

Caratteristiche Tecniche

– **Numero di poli:** 2
– **Corrente nominale:** Fino a 10A
– **Tipo di fusibile supportato:** gG o aM
– **Dimensioni del fusibile:** 8,5 mm x 31,5 mm
– **Tensione nominale di esercizio (Ue):** 400 V AC
– **Tensione nominale di isolamento (Ui):** 500 V AC 50/60 Hz
– **Montaggio:** Su guida DIN
– **Grado di protezione:** IP20 sui terminali, IP40 in involucro modulare
– **Visualizzazione ottica dei difetti:** Sì
– **Profondità di incasso:** 44 mm
– **Larghezza in unità di suddivisione:** 2
– **Conduttore neutro a connessione:** Sì
– **Chiudibile:** Sì
– **Serie:** Acti9 STI
– **Produttore:** Schneider Electric

Applicazioni

Il portafusibili Acti9 STI è ideale per applicazioni nel settore terziario e industriale che richiedono dispositivi con elevata capacità di interruzione. La sua progettazione modulare e le caratteristiche di sicurezza lo rendono adatto per proteggere circuiti elettrici in vari contesti, garantendo affidabilità e facilità di manutenzione.

Documentazione Tecnica

Per ulteriori dettagli tecnici e informazioni specifiche, si consiglia di consultare la scheda tecnica fornita dal produttore.
