Descrizione del Prodotto

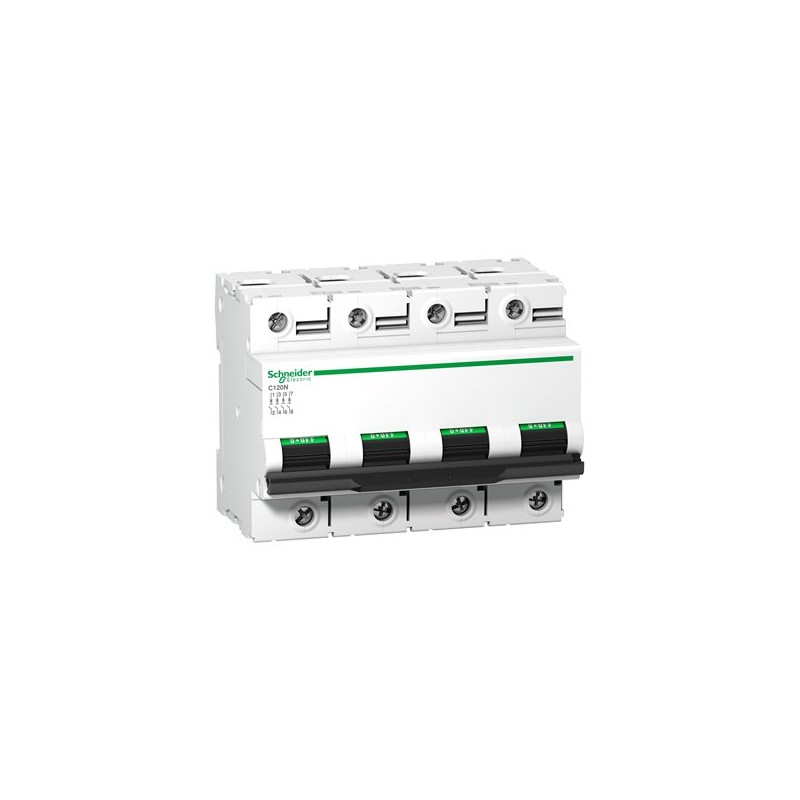

L’interruttore magnetotermico SCHNEIDER A9N18374 è un dispositivo a 4 poli con una corrente nominale di 100A e curva di intervento C. È progettato per proteggere i circuiti da cortocircuiti e sovraccarichi, combinando funzioni di protezione e isolamento in conformità con le norme IEC/EN 60947-2 e IEC/EN 60898-1.
Caratteristiche Tecniche
– Numero di poli: 4
– Numero di poli protetti: 4
– Corrente nominale (In): 100 A a 30°C
– Curva di intervento: C
– Potere di interruzione nominale (Icn) secondo EN/IEC 60898-1: 10 kA a 230…400 V AC 50/60 Hz
– Potere di interruzione nominale (Icu) secondo EN/IEC 60947-2: 10 kA a 380…415 V AC 50/60 Hz
– Tensione operativa nominale (Ue): 380…415 V AC 50/60 Hz
– Tensione di isolamento nominale (Ui): 500 V AC 50/60 Hz
– Tensione nominale di tenuta ad impulso (Uimp): 6 kV
– Frequenza di rete: 50/60 Hz
– Classe di limitazione energetica: 3
– Categoria di sovratensione: IV
– Grado di inquinamento: 3
– Temperatura di funzionamento: da -25°C a +70°C
– Temperatura di stoccaggio: da -40°C a +85°C
– Durata meccanica: 20.000 cicli
– Durata elettrica: 5.000 cicli
– Grado di protezione (IP): IP20
– Montaggio: Guida DIN simmetrica 35 mm
– Larghezza: 108 mm
– Altezza: 81 mm
– Profondità: 73 mm
– Peso: 0,82 kg
– Colore: Bianco (RAL 9003)
– Sezione conduttore collegabile unifilare: 1,5…50 mm²
– Sezione conduttore collegabile multifilare: 1…35 mm²
– Lunghezza spelatura fili: 15 mm
– Coppia di serraggio: 3,5 Nm
Funzionalità Aggiuntive
– Indicatore di posizione dei contatti: Sì
– Tipo di controllo: Leva
– Segnalazione locale: Indicazione ON/OFF
– Compatibilità con pettini di distribuzione: No
– Protezione differenziale: Blocco separato
Normative e Certificazioni
– Conformità alle norme: EN/IEC 60898-1, EN/IEC 60947-2
– Idoneità all’isolamento industriale: Sì, secondo IEC/EN 60947-2
Applicazioni
Questo interruttore è ideale per applicazioni di distribuzione in ambienti residenziali e piccoli edifici commerciali, offrendo protezione affidabile contro cortocircuiti e sovraccarichi.
Note
Per ulteriori dettagli e documentazione tecnica, consultare il sito ufficiale di Schneider Electric o contattare un distributore autorizzato.
