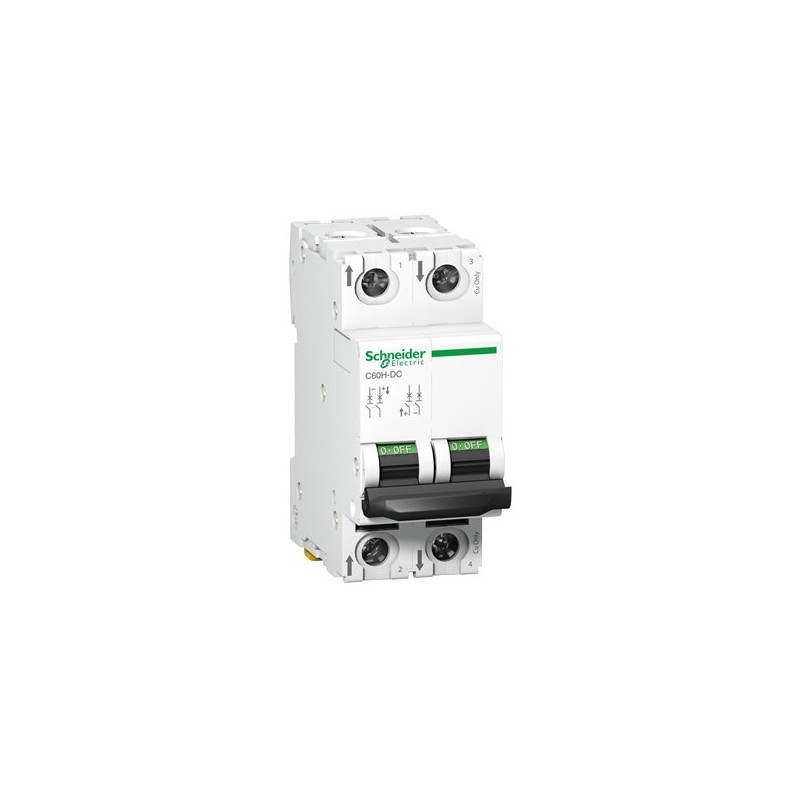

SCHNEIDER A9N61528

Descrizione del Prodotto

L’interruttore magnetotermico Schneider Electric A9N61528 è un dispositivo modulare della serie Acti9 C60H-DC, progettato per la protezione di circuiti in corrente continua. È ideale per applicazioni in automazione, controllo industriale, trasporti ed energie rinnovabili.

Caratteristiche Principali

– Numero di Poli: 2
– Numero di Poli Protetti: 2
– Corrente Nominale [In]: 10 A a 25 °C
– Curva di Intervento: C
– Tensione Nominale di Esercizio [Ue]: 500 V DC
– Potere di Interruzione: 6 kA a 500 V DC secondo IEC 60947-2
– Categoria di Utilizzazione: Categoria A secondo IEC 60947-2
– Idoneità al Sezionamento: Sì, conforme a IEC 60947-2
– Frequenza di Rete: 50/60 Hz
– Tensione Nominale di Isolamento [Ui]: 500 V DC
– Tensione Nominale di Tenuta ad Impulso [Uimp]: 6 kV
– Indicatore di Posizione dei Contatti: Sì
– Tipo di Controllo: Leva
– Segnalazione Locale: Indicazione ON/OFF
– Modalità di Montaggio: Fisso su guida DIN simmetrica da 35 mm
– Compatibilità con Pettini di Distribuzione: Parte superiore o inferiore: standard
– Passi da 9 mm: 4
– Peso del Prodotto: 0,256 kg
– Colore: Bianco
– Durata Meccanica: 20.000 cicli
– Durata Elettrica: 3.000 cicli a 500 V DC
– Predisposizione per Chiusura a Lucchetto: Lucchettabile in posizione O
– Coppia di Serraggio: Circuito di potenza: 2,5 Nm parte superiore o inferiore
– Protezione Differenziale: Senza
– Compatibilità con Accessori: Accessori e ausiliari C60
– Mercato di Riferimento: Piccolo terziario e residenziale
– Codice Compatibilità: C60H-DC

Informazioni Ambientali

– Grado di Inquinamento: 3 secondo IEC 60947-2
– Categoria di Sovratensione: IV
– Tropicalizzazione: 2 secondo IEC 60068-2
– Altitudine Operativa: Fino a 2.000 m
– Temperatura Ambiente durante il Funzionamento: da -25 a 70 °C
– Temperatura Ambiente durante lo Stoccaggio: da -40 a 85 °C

Conformità e Certificazioni

– Standard: EN 60947-2, IEC 60947-2
– Conformità RoHS: Sì
– Conformità REACh: Sì

Dimensioni e Imballaggio

– Profondità di Installazione: 44 mm
– Larghezza in Unità Modulare: 2
– Unità per Confezione: 1
– Dimensioni Confezione: 7,5 cm (altezza) x 3,5 cm (larghezza) x 8,5 cm (lunghezza)
– Peso Confezione: 218 g

Garanzia

Il prodotto è coperto da una garanzia di 18 mesi.

Note

Le informazioni fornite sono basate sulle specifiche tecniche disponibili e possono essere soggette a modifiche da parte del produttore. Si consiglia di consultare la documentazione ufficiale di Schneider Electric per dettagli aggiornati.
