SCHNEIDER A9P52616

Descrizione del Prodotto

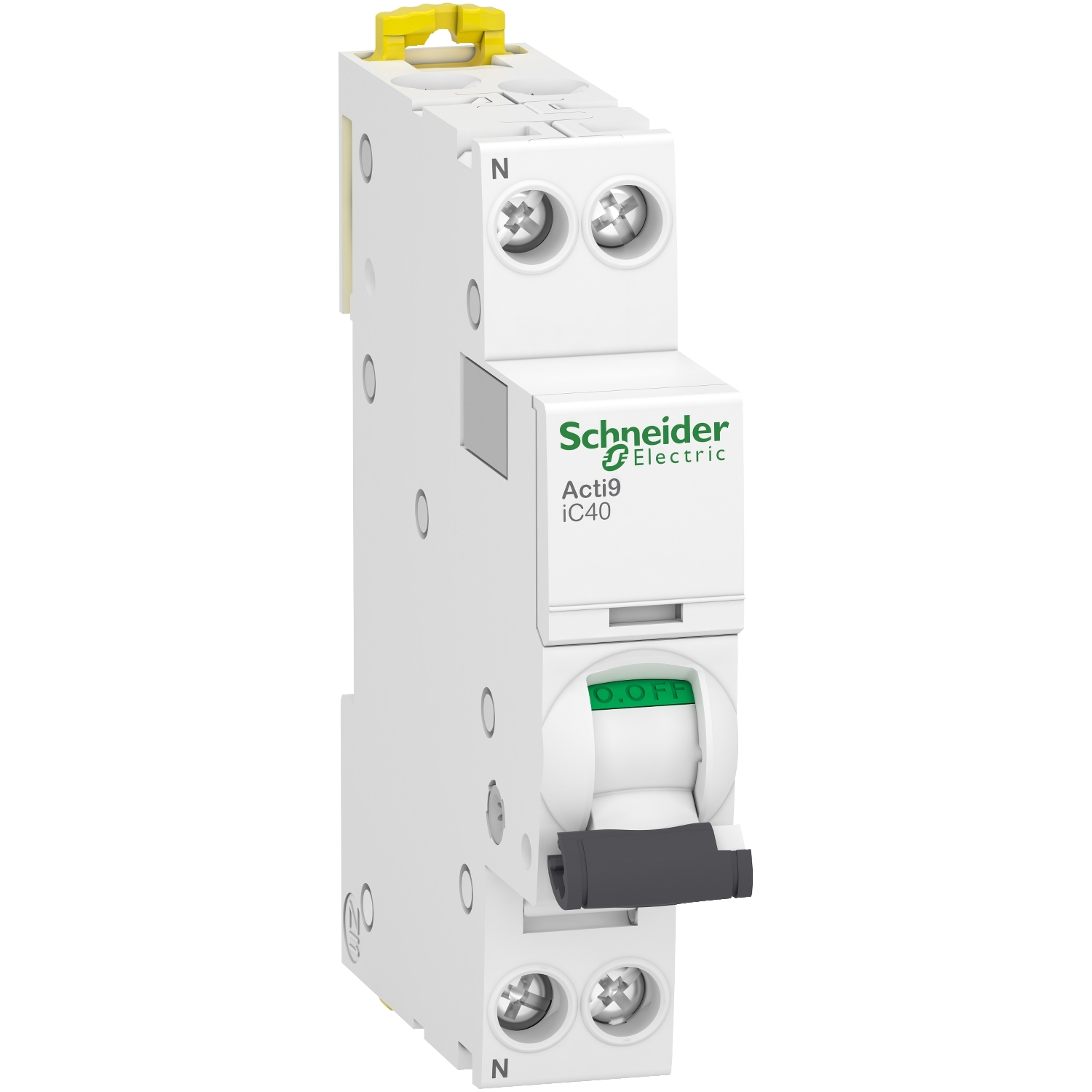

L’interruttore magnetotermico Schneider Electric A9P52616 è un dispositivo modulare della serie Acti9 iC40a, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti. È adatto per applicazioni di distribuzione in impianti residenziali e commerciali.

Caratteristiche Principali

– Numero di poli: 1P+N (1 polo protetto)
– Corrente nominale: 16 A
– Curva di intervento: C
– Potere di interruzione:
– 4,5 kA a 230 V AC secondo EN/IEC 60898-1
– 6 kA a 230 V AC secondo EN/IEC 60947-2
– Tensione nominale di esercizio (Ue): 230 V AC
– Tensione nominale di isolamento (Ui): 400 V AC
– Tensione nominale di tenuta ad impulso (Uimp): 4 kV
– Frequenza operativa: 50/60 Hz
– Larghezza: 1 modulo DIN (18 mm)
– Profondità di incasso: 44 mm
– Grado di protezione: IP20 (IP40 se installato in quadro)
– Temperatura di funzionamento: da -25°C a +70°C
– Temperatura di stoccaggio: da -40°C a +85°C
– Sezione conduttore collegabile:
– Unifilare: 1…16 mm²
– Multifilare: 1…10 mm²
– Grado di inquinamento: 3
– Categoria di sovratensione: 3
– Classe di limitazione energetica: 3
– Durata meccanica: fino a 20.000 cicli
– Durata elettrica: fino a 20.000 cicli

Normative e Certificazioni

– Conforme alle norme EN/IEC 60898-1 e EN/IEC 60947-2
– Certificazioni: CE, IMQ, KEMA

Dimensioni e Peso

– Altezza: 85 mm
– Larghezza: 18 mm
– Profondità: 74 mm
– Peso: 120 g

Colore

– Bianco (RAL 9003)

Installazione

– Montaggio su guida DIN per installazione modulare
– Possibilità di accessori supplementari

Applicazioni

Adatto per la protezione dei circuiti elettrici in impianti residenziali e commerciali, garantendo sicurezza contro sovraccarichi e cortocircuiti.

Documentazione

– Scheda tecnica prodotto
– Dichiarazione di conformità CE
– Informazioni REACh
– Dichiarazione RoHS

Codici e Riferimenti

– Codice produttore: A9P52616
– EAN: 3606481324375

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita dal produttore o di contattare un distributore autorizzato.
