SCHNEIDER A9Q41425

Descrizione del Prodotto

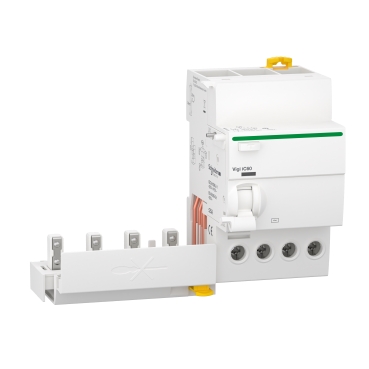

Il blocco differenziale QuickVigi iC60 4P 25A 30mA Tipo AC di Schneider Electric è progettato per proteggere le persone da contatti indiretti e fornire una protezione complementare contro i contatti diretti. Questo dispositivo assicura l’apertura su guasto per correnti alternate sinusoidali differenziali e funziona senza bisogno di alimentazione ausiliaria. È inoltre protetto contro gli scatti intempestivi dovuti a sovratensioni transitorie come fulmini o disturbi sulla rete.

Caratteristiche Principali

– Tensione nominale: 400÷415 V
– Corrente nominale: 25 A
– Corrente di guasto nominale: 0,03 A
– Tipo di corrente di guasto: AC
– Numero di poli: 4
– Frequenza: 50/60 Hz
– Tempo di ritardo massimo: 0 ms
– Grado di protezione (IP): IP20
– Temperatura ambiente durante il funzionamento: -5÷60 °C

Specifiche Tecniche

– Tensione di isolamento nominale (Ui): 500 V
– Resistenza di tensione ad impulso nominale (Uimp): 6 kV
– Resistenza a corrente impulsiva: 0,25 kA
– Grado di inquinamento: 3
– Sezione conduttore collegabile unifilare: 1÷25 mm²
– Sezione conduttore collegabile multifilare: 1÷16 mm²
– Protezione da scatto intempestivo: No
– Con dispositivo di bloccaggio: No

Dimensioni e Peso

– Altezza: 91 mm
– Larghezza: 54 mm
– Profondità: 73,5 mm
– Peso: 0,245 kg

Normative e Certificazioni

– Conformità alle norme EN 61009-1 e IEC 61009-1
– Adatto per isolamento secondo EN/IEC 61009-1 e EN/IEC 61009-2-1

Compatibilità

– Compatibile con le serie Acti9 iC60 e Acti9 Reflex iC60
– Posizionamento nell’installazione: a valle

Installazione

– Montaggio su guida DIN
– Connessione elettrica al MCB tramite connettore
– Compatibilità con blocco di distribuzione del pettine di sbarre: inferiore

Collegamenti Elettrici

– Modalità di collegamento: morsetto a gabbia inferiore
– Sezione conduttore rigido: 1…25 mm²
– Sezione conduttore flessibile: 1…16 mm²
– Lunghezza di spelatura dei fili: 14 mm
– Coppia di serraggio: 2 N·m

Informazioni Ambientali

– Prodotto conforme alle normative RoHS e REACh
– Profilo Ambientale del Prodotto disponibile

Codici e Riferimenti

– Codice prodotto: A9Q41425
– EAN: 3606480393990

Documentazione

– Scheda tecnica prodotto
– Istruzioni per l’uso
– Dichiarazione di conformità

Note

– Questo dispositivo è progettato per proteggere le persone da contatti indiretti e fornire una protezione complementare contro i contatti diretti. Funziona senza bisogno di alimentazione ausiliaria ed è protetto contro gli scatti intempestivi dovuti a sovratensioni transitorie come fulmini o disturbi sulla rete.
