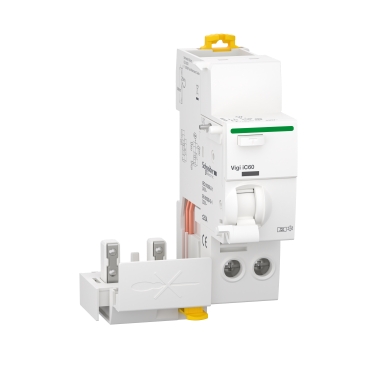

SCHNEIDER A9Q51225

Descrizione del Prodotto

Il Blocco Differenziale QuickVigi iC60 A9Q51225 di Schneider Electric è un dispositivo modulare addizionale a corrente residua progettato per garantire la protezione delle persone e degli impianti elettrici. Questo blocco differenziale è compatibile con gli interruttori iC60 e Acti9 Reflex iC60, offrendo una soluzione completa per la protezione contro cortocircuiti, sovraccarichi e dispersioni di corrente.

Caratteristiche Principali

– **Gamma**: Acti9

– **Nome Prodotto**: Vigi iC60

– **Tipo di Prodotto**: Blocco differenziale

– **Numero di Poli**: 2P

– **Corrente Nominale [In]**: 25 A

– **Sensibilità Differenziale**: 30 mA

– **Tipo di Protezione Differenziale**: Tipo A

– **Tensione Nominale di Impiego [Ue]**: 230…240 V AC 50/60 Hz

– **Frequenza di Rete**: 50/60 Hz

– **Norme di Riferimento**: IEC 61009-1, EN 61009-1

Caratteristiche Elettriche

– **Tensione Nominale di Isolamento [Ui]**: 500 V AC

– **Tensione Nominale di Tenuta ad Impulso [Uimp]**: 6 kV

– **Grado di Inquinamento**: 3

– **Tecnologia di Sgancio Corrente Residua**: Indipendente dalla tensione

Caratteristiche Meccaniche

– **Montaggio**: Guida DIN

– **Larghezza in Passi da 9 mm**: 3

– **Dimensioni (L x H x P)**: 27 mm x 91 mm x 73,5 mm

– **Peso**: 0,165 kg

Caratteristiche Ambientali

– **Grado di Protezione**: IP20 (IP40 in un armadio)

– **Temperatura di Esercizio**: da -25°C a +60°C

– **Temperatura di Stoccaggio**: da -40°C a +85°C

Connessioni e Installazione

– **Connessioni – Morsetti**: Morsetto a gabbia lato inferiore per 1 cavo rigido da 1 a 25 mm², flessibile da 1 a 16 mm² con o senza estremità del cavo

– **Lunghezza Spelatura Fili**: 14 mm per connessione inferiore

– **Coppia di Serraggio**: 2 Nm per connessione inferiore

Funzionalità Aggiuntive

– **Indicatore di Scatto**: Finestra VisiTrip con indicatore meccanico rosso sul lato anteriore per segnalare uno scatto per guasto

– **Compatibilità Pettini di Distribuzione**: Parte inferiore: Sì

Applicazioni

Il Blocco Differenziale QuickVigi iC60 A9Q51225 è ideale per applicazioni residenziali e industriali, offrendo protezione contro cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Può essere combinato con interruttori iC60 o Acti9 Reflex iC60 per fornire una protezione completa delle persone e degli impianti.
