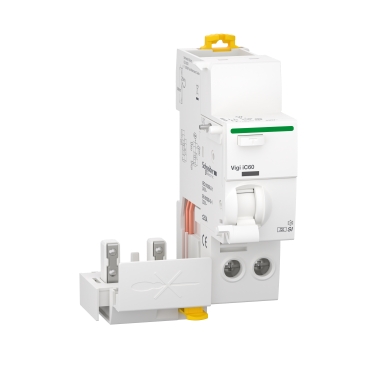

SCHNEIDER A9Q61225

Descrizione del Prodotto

Il Blocco Differenziale QuickVigi iC60 2P 25A 30mA Tipo A SI è un dispositivo modulare aggiuntivo a corrente residua progettato per garantire la protezione contro cortocircuiti, sovraccarichi, scosse elettriche da contatti indiretti e rischi di incendio. Questo prodotto offre una maggiore immunità alle interferenze elettriche e agli ambienti inquinati o corrosivi. È compatibile con gli interruttori iC60 e Acti9 Reflex iC60, fornendo protezione sia per le persone che per gli impianti.

Caratteristiche Tecniche

– **Corrente Nominale (In):** 25 A
– **Tensione Operativa Nominale (Ue):** 230-240 V AC
– **Sensibilità alla Corrente di Guasto:** 30 mA
– **Tipo di Protezione Differenziale:** Tipo A SI
– **Numero di Poli:** 2
– **Frequenza:** 50/60 Hz
– **Tensione di Isolamento Nominale (Ui):** 500 V AC
– **Tensione Nominale di Tenuta ad Impulso (Uimp):** 6 kV
– **Grado di Inquinamento:** 3
– **Montaggio:** Guida DIN
– **Larghezza in Moduli da 9 mm:** 3
– **Dimensioni (L x A x P):** 27 mm x 91 mm x 73,5 mm
– **Peso:** 0,165 kg
– **Grado di Protezione:** IP20 (IP40 se installato in un quadro)
– **Temperatura di Funzionamento:** da -25°C a +60°C
– **Temperatura di Stoccaggio:** da -40°C a +85°C
– **Resistenza alla Corrente Impulsiva:** 3 kA
– **Protezione da Scatti Intempestivi:** Sì
– **Sezione Conduttore Collegabile Unifilare:** 1 mm²
– **Sezione Conduttore Collegabile Multifilare:** 1 mm²
– **Tempo di Ritardo Massimo:** 0 ms
– **Tempo di Ritardo Regolabile:** No
– **Corrente di Guasto Nominale Regolabile:** No
– **Con Dispositivo di Bloccaggio:** No
– **Potenza Dissipata:** 1,4 W
– **Tipo di Corrente di Guasto:** A
– **Conformità Normativa:** EN 61009-1, IEC 61009-1
– **Compatibilità con Serie:** Acti9 iC60, Acti9 Reflex iC60
– **Colore:** Bianco
– **Connessioni – Terminali:** Terminale tipo tunnel lato inferiore per 1 cavo rigido da 1…25 mm² senza capocorda, 1 cavo flessibile da 1…16 mm² senza capocorda, 1 cavo flessibile da 1…16 mm² con capocorda
– **Lunghezza di Spellatura del Filo:** 14 mm (lato inferiore)
– **Coppia di Serraggio:** 2 N·m (lato inferiore)
– **Compatibilità del Prodotto:** Terminale singolo
– **Segnalazione Locale:** Indicatore di scatto
– **Modalità di Montaggio:** A scatto
– **Supporto di Montaggio:** Guida DIN
– **Connessione Elettrica all’MCB:** Plug-in
– **Compatibilità con Barra Collettore e Blocco di Distribuzione:** Inferiore
– **Posizione del Dispositivo nel Sistema:** Uscita
– **Protezione da Sovratensione:** Senza
– **Tecnologia di Scatto per Corrente Residua:** Indipendente dalla tensione
– **Tipo di Rete:** AC
– **Standard:** EN 61009-1, IEC 61009-1
– **Passi da 9 mm:** 3
– **Compatibilità con Gamma:** Acti9 iC60, Acti9 Reflex iC60
– **Tipo di Rete:** AC
– **Frequenza di Rete:** 50/60 Hz
– **Tensione Operativa Nominale (Ue):** 230/400 V AC 50/60 Hz conforme a EN 61009-1, 230/415 V AC 50/60 Hz conforme a IEC 61009-1
– **Tensione di Isolamento Nominale (Ui):** 500 V AC 50/60 Hz conforme a IEC 60947-2
– **Tensione Nominale di Tenuta ad Impulso (Uimp):** 6 kV conforme a IEC 60947-2
– **Segnalazione Locale:** Indicatore di scatto
– **Modalità di Montaggio:** A scatto
– **Supporto di Montaggio:** Guida DIN
– **Connessione Elettrica all’MCB:** Plug-in
– **Compatibilità con Barra Collettore e Blocco di Distribuzione:** Inferiore
– **Altezza:** 91 mm
– **Larghezza:** 27 mm
– **Profondità:** 73,5 mm
– **Peso del Prodotto:** 0,165 kg
– **Colore:** Bianco
– **Connessioni – Terminali:** Terminale tipo tunnel lato inferiore per 1 cavo rigido da 1…25 mm² senza capocorda, 1 cavo flessibile da 1…16 mm² senza capocorda, 1 cavo flessibile da 1…16 mm² con capocorda
– **Lunghezza di Spellatura del Filo:** 14 mm (lato inferiore)
– **Coppia di Serraggio:** 2 N·m (lato inferiore)
– **Compatibilità del Prodotto:** Terminale singolo
– **Posizione del Dispositivo nel Sistema:** Uscita
– **Protezione da Sovratensione:** Senza
– **Tecnologia di Scatto per Corrente Residua:** Indipendente dalla tensione
– **Tipo di Rete:** AC
– **Standard:** EN 61009-1, IEC 61009-1
– **Passi da 9 mm:** 3
– **Compatibilità con Gamma:** Acti9 iC60, Acti9 Reflex iC60
– **Tipo di Rete:** AC
– **Frequenza di Rete:** 50/60 Hz
– **Tensione Operativa Nominale (Ue):** 230/400 V AC 50/60 Hz conforme a EN 61009-1, 230/415 V AC 50/60 Hz conforme a IEC 61009-1
– **Tensione di Isolamento Nominale (Ui):** 500 V AC 50/60 Hz conforme a IEC 60947-2
– **Tensione Nominale di Tenuta ad Impulso (Uimp):** 6 kV conforme a IEC 60947-2
– **Segnalazione Locale:** Indicatore di scatto
