SCHNEIDER A9R16440

Descrizione del Prodotto

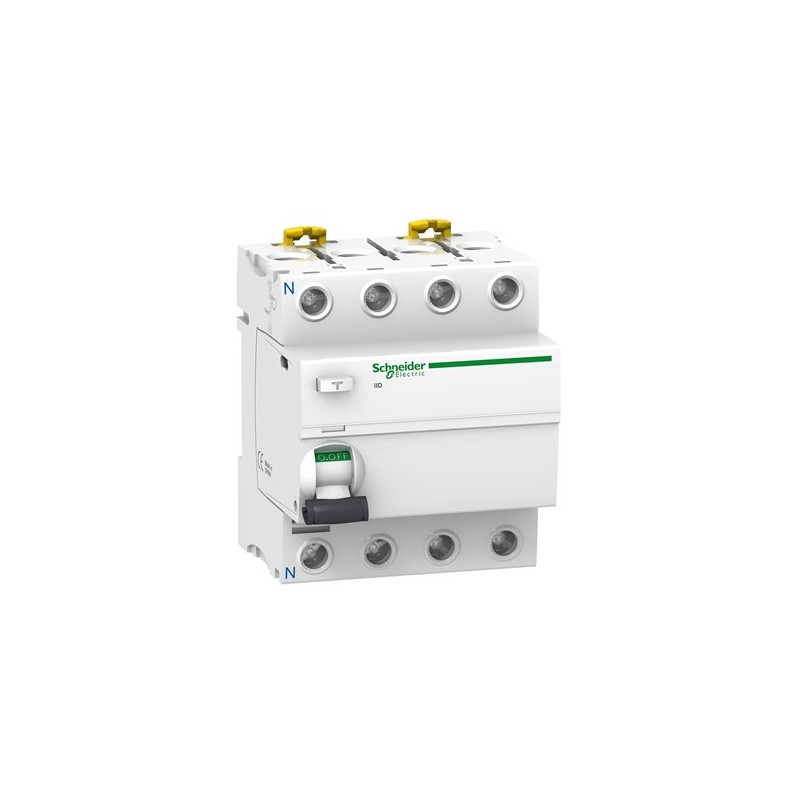

L’interruttore differenziale Acti9 iID A9R16440 è un dispositivo modulare e affidabile progettato per proteggere contro le scosse elettriche da contatti indiretti e pericoli di incendio. È un interruttore a 4 poli con una corrente nominale di 40 A, una sensibilità alla corrente di guasto di 500 mA e una classe di protezione di tipo AC. Questo dispositivo esegue la funzione di scollegamento dei circuiti elettrici in caso di guasto a terra.

Caratteristiche Principali

– Numero di poli: 4

– Corrente nominale (In): 40 A

– Sensibilità differenziale: 500 mA

– Tipo di protezione: AC

– Tensione di esercizio (Ue): da 380 V a 415 V AC

– Frequenza: 50/60 Hz

– Tensione nominale di isolamento (Ui): 500 V AC

– Tensione nominale di tenuta ad impulso (Uimp): 6 kV

– Capacità nominale di interruzione e di cortocircuito (Im/IΔm): 1500 A

– Corrente di cortocircuito condizionata (Inc/IΔc): 10 kA

– Durata elettrica: fino a 15.000 cicli

– Durata meccanica: fino a 20.000 cicli

– Montaggio: su guida DIN

– Larghezza: 72 mm (8 moduli da 9 mm)

– Altezza: 91 mm

– Profondità: 73,5 mm

– Peso: 0,37 kg

– Grado di protezione: IP20 (IP40 se installato in un quadro modulare)

– Temperatura di funzionamento: da -5°C a 60°C

– Temperatura di stoccaggio: da -40°C a 85°C

Funzionalità Aggiuntive

– Indicatore Visitrip: riduce il tempo di intervento mostrando il dispositivo difettoso con un indicatore meccanico sul lato anteriore.

– Finestra VisiSafe: una striscia verde sulla leva indica l’apertura completa dei poli, consentendo la manutenzione a valle in sicurezza.

Normative e Certificazioni

– Conforme alla norma EN/IEC 61008-1.

Applicazioni

Ideale per la protezione di impianti elettrici in edifici residenziali, commerciali e industriali, garantendo sicurezza contro le scosse elettriche e prevenendo rischi di incendio dovuti a guasti a terra.
