SCHNEIDER A9R41463

Descrizione del Prodotto

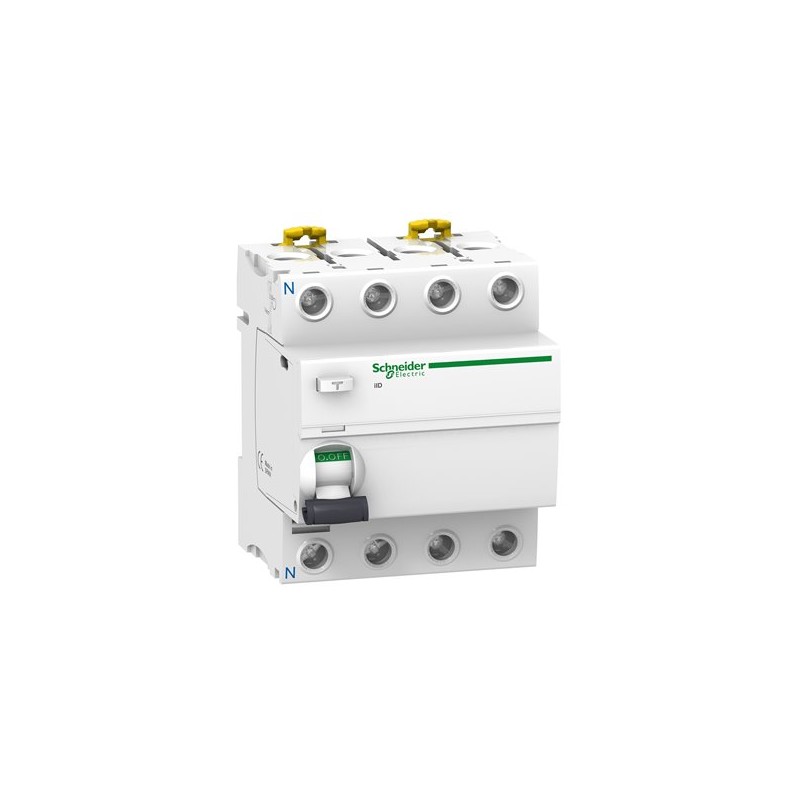

L’interruttore differenziale Schneider Electric A9R41463 è un dispositivo a 4 poli con una corrente nominale di 63 A e una sensibilità di 30 mA, progettato per proteggere persone e impianti da scosse elettriche e rischi di incendio causati da guasti a terra. Appartenente alla serie Acti9 iID, questo interruttore è conforme alla norma EN/IEC 61008-1 e offre funzionalità avanzate come l’indicatore Visitrip per una rapida identificazione dei guasti e la finestra VisiSafe che garantisce la sicurezza durante la manutenzione.

Caratteristiche Tecniche

– **Numero di poli:** 4

– **Corrente nominale (In):** 63 A

– **Sensibilità differenziale:** 30 mA

– **Tipo di corrente di guasto:** AC

– **Tensione di esercizio (Ue):** 380-415 V AC

– **Tensione di isolamento (Ui):** 500 V AC

– **Tensione nominale di tenuta ad impulso (Uimp):** 6 kV

– **Frequenza:** 50/60 Hz

– **Capacità nominale di interruzione e di cortocircuito (Im/IΔm):** 1500 A

– **Corrente di cortocircuito condizionata (Inc/IΔc):** 10 kA

– **Durata meccanica:** fino a 20.000 cicli

– **Durata elettrica:** fino a 15.000 cicli

– **Grado di protezione:** IP20 (IP40 se installato in un quadro modulare)

– **Temperatura di funzionamento:** da -5°C a +60°C

– **Temperatura di stoccaggio:** da -40°C a +85°C

– **Montaggio:** su guida DIN

– **Larghezza in moduli DIN (9 mm):** 8

– **Dimensioni (L x H x P):** 72 mm x 91 mm x 73,5 mm

– **Peso:** 0,37 kg

– **Colore:** Bianco (RAL 9003)

Funzionalità Principali

– **Protezione contro scosse elettriche:** Salvaguarda da contatti diretti e indiretti.

– **Prevenzione incendi:** Riduce il rischio di incendi causati da guasti a terra.

– **Indicatore Visitrip:** Segnala visivamente il dispositivo difettoso, facilitando interventi rapidi.

– **Finestra VisiSafe:** Indica l’apertura completa dei poli, garantendo sicurezza durante la manutenzione.

Applicazioni

Adatto per l’uso in impianti residenziali, commerciali e industriali, l’A9R41463 è ideale per proteggere circuiti elettrici da guasti a terra, garantendo sicurezza e continuità del servizio.

Normative e Certificazioni

– **Conformità normativa:** EN/IEC 61008-1

– **Certificazioni ambientali:** Green Premium

Note Aggiuntive

Per garantire un’installazione corretta e sicura, si raccomanda di seguire le istruzioni fornite dal produttore e di affidarsi a personale qualificato per l’installazione e la manutenzione del dispositivo.
