Descrizione del Prodotto

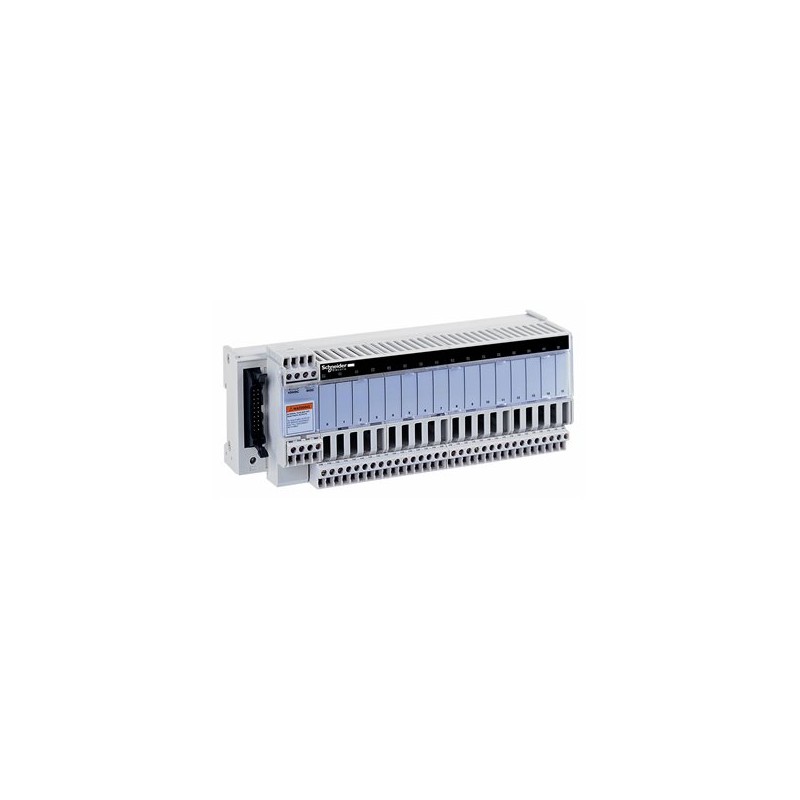

La sottobase ABE7P16T215 di Schneider Electric fa parte della gamma Modicon ABE7, progettata per il sistema precablato Telefast. Questa sottobase per relè plug-in offre 16 canali di uscita, ciascuno dotato di un interruttore di disconnessione. È compatibile con relè elettromeccanici plug-in Modicon ABE7, ABE7ACC20, ABR7S2, ABS7SA2 e ABS7SC2.
Caratteristiche Tecniche
- Tensione di Alimentazione Nominale: 19-30 V DC
- Corrente Massima per Uscita Comune: 16 A
- Protezione da Cortocircuito:
- Fusibile interno da 1 A, 5 x 20 mm, rapido (lato PLC)
- Fusibile da 0,5 A per canale, 5 x 20 mm, rapido (circuito di uscita)
- Tipo di Montaggio: Guida DIN simmetrica da 35 mm con clip o piastra solida con kit di fissaggio
- Connessioni Elettriche: Morsetti a vite
- Indicatori LED:
- 1 LED verde per canale (stato del canale)
- 1 LED verde per l’alimentazione
- Grado di Protezione: IP2X secondo IEC 60529
- Dimensioni (H x L x P): 89 mm x 211 mm x 74 mm
- Peso: 0,67 kg
Certificazioni
- GL
- CSA
- DNV
- BV
- LROS
- UL
- EAC
Ambiente Operativo
- Temperatura di Funzionamento: -5°C a 60°C secondo IEC 61131-2
- Temperatura di Stoccaggio: -40°C a 80°C secondo IEC 61131-2
- Resistenza alle Vibrazioni: 2 g da 10 a 150 Hz secondo IEC 60068-2-6
- Resistenza agli Urti: 15 g per 11 ms secondo IEC 60068-2-27
Note Aggiuntive
La sottobase ABE7P16T215 è progettata per semplificare il cablaggio nei sistemi di automazione, consentendo il collegamento e l’adattamento dei segnali di controllo delle schede PLC dotate di connettori HE10.
