Descrizione del Prodotto

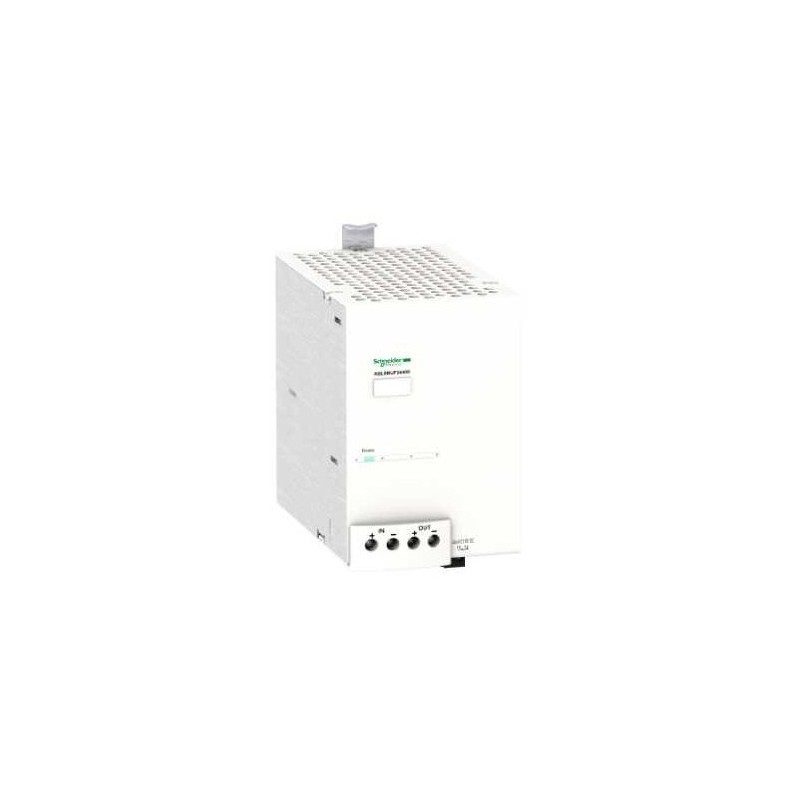

Il modulo buffer Schneider Electric ABL8BUF24400 fornisce una tensione continua (DC) compresa tra 24 e 28,8 V, con una corrente nominale di uscita di 40 A a 24 V DC. È progettato per garantire un’alimentazione temporanea in caso di cali di tensione o interruzioni brevi, senza l’utilizzo di batterie. Questo modulo è ideale per applicazioni industriali e può essere montato su guida DIN.
Caratteristiche Principali
- Tensione di ingresso: 24…28,8 V DC
- Corrente massima di uscita: 40 A
- Tempo di mantenimento: 0,1 s a 40 A; 6 s a 0,5 A
- Tempo di ricarica: 25 s
- Dissipazione massima di potenza: 15 W
- Indicatore LED frontale per diagnostica immediata
- Montaggio su guida DIN
- Compatibile principalmente con gli alimentatori universali Modicon ABL8RP e ABL8WP
Specifiche Tecniche
- Tensione di ingresso: 24…28,8 V DC
- Tensione di uscita: (Uin-0,25) V in modalità nominale DC; (Uin-1) V in modalità buffer DC
- Corrente massima di uscita: 40 A
- Tempo di mantenimento: 0,1 s a 40 A; 6 s a 0,5 A
- Tempo di ricarica: 25 s
- Dissipazione massima di potenza: 15 W
- Altitudine operativa: fino a 2000 m
- Temperatura ambiente per il funzionamento: -25…60 °C
- Temperatura ambiente per lo stoccaggio: -40…85 °C
- Umidità relativa: 0-90% durante il funzionamento; 0-95% durante lo stoccaggio
- Resistenza alle vibrazioni: 2 gn (11,9-150 Hz) secondo IEC 61131-2; 3,5 mm (3-11,9 Hz) secondo IEC 61131-2
- Resistenza dielettrica: 500 V tra ingresso e terra; 500 V tra uscita e terra
- Grado di protezione: IP20 conforme a IEC 60529
- Peso netto: 1,2 kg
Certificazioni e Conformità
- Conforme agli standard UL 508 e CSA C22.2 No 60950-1
- Certificazioni: EAC, RCM
- Marcatura CE
Connessioni e Montaggio
- Connessione di ingresso: morsetti a vite per cavi da 0,5 a 10 mm² (AWG 20…AWG 8)
- Connessione di uscita: morsetti a vite per cavi da 0,5 a 10 mm² (AWG 20…AWG 8)
- Relè diagnostico: morsettiera a vite removibile per cavi fino a 2,5 mm² (AWG 14)
- Montaggio: su guida DIN simmetrica da 35 mm, sia in posizione orizzontale che verticale
Funzioni di Protezione
- Contro sovraccarico: > 45 A
- Contro cortocircuiti: modalità alimentata, ripristino automatico
- Contro sottotensione: intervento se U < 19 V
Indicatori di Stato
- LED verde: buffer pronto
- Relè: buffer pronto
