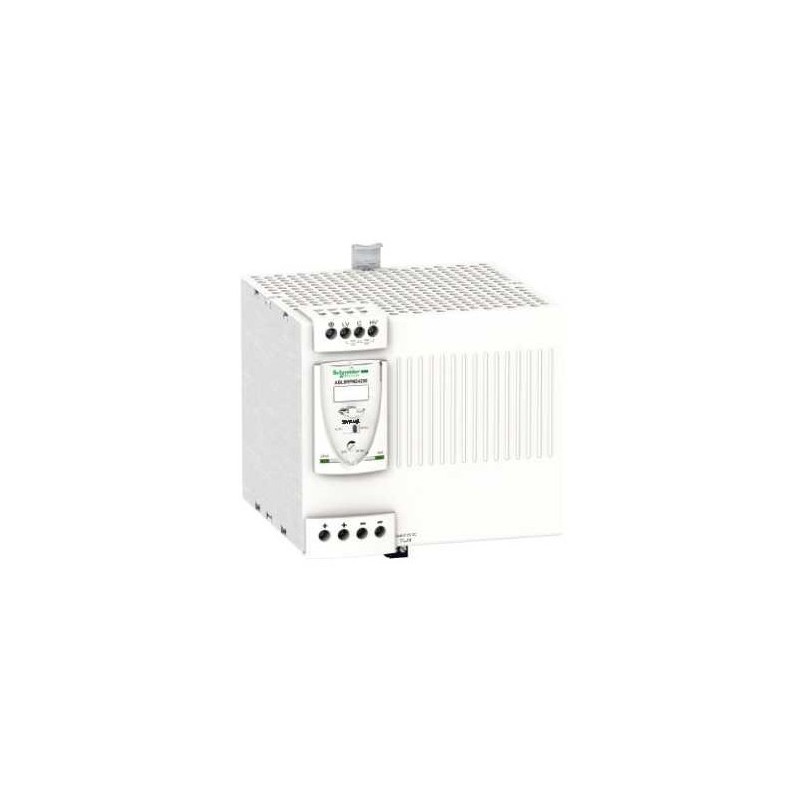

SCHNEIDER ABL8RPM24200

Descrizione del Prodotto

L’ABL8RPM24200 di Schneider Electric è un alimentatore switching regolato progettato per fornire una tensione continua stabile di 24 V DC con una corrente nominale di 20 A, ideale per applicazioni industriali, commerciali e residenziali.

Caratteristiche Tecniche

– Gamma di Tensione di Ingresso: 100…120 V AC monofase (terminali N-L1) o 200…240 V AC bifase (terminali L1-L2).
– Limiti di Tensione di Ingresso: 85…132 V AC; 170…264 V AC.
– Potenza Nominale: 480 W.
– Tensione di Uscita: 24 V DC regolabile tra 24 e 28,8 V.
– Corrente di Uscita: 20 A.
– Efficienza: 88%.
– Corrente di Spunto: 30 A.
– Amplificazione Corrente Temporanea Ammissibile: 1,5 x In per 4 s.
– Protezione in Uscita: Contro sovraccarico, sovratensione (30…32 V), cortocircuiti e sottotensione (intervento con U < 21,6 V).
– Connessioni – Morsetti: Morsettiera a vite removibile per relè diagnostica; morsettiere a vite per connessione ingresso, messa a terra e uscita.
– LED di Stato: Indicazione della tensione e corrente in uscita con LED di diversi colori.
– Montaggio: Guida DIN simmetrica 35 x 7,5 mm o 35 x 15 mm.
– Posizione di Funzionamento: Verticale.
– Dimensioni (L x P x A): 146 mm x 145 mm x 125 mm.
– Peso: 1,6 kg.
– Resistenza Dielettrica: 2500 V tra ingresso e terra; 3000 V tra ingresso e uscita; 500 V tra uscita e terra.
– Temperatura Ambiente per il Funzionamento: -25…50 °C senza derating; 50…60 °C con fattore di derating.
– Altitudine Operativa: Fino a 2000 m.
– Grado di Protezione: IP20 conforme a EN/IEC 60529.
– Certificazioni: CE, cCSAus, EAC, KC, RCM, UL.
– Conformità Normativa: EMC EN 61000-6-1, EN 61000-6-3, EN 55024, EN/IEC 61000-6-4, EN/IEC 61204-3; Sicurezza EN/IEC 60950-1, EN/IEC 61204-3.
– Alimentazione: SELV conforme a EN/IEC 60950-1, EN/IEC 60204-1, IEC 60364-4-41.
– Filtro Anti-Armonica: Correnti armoniche a bassa frequenza.
– Forniture Incluse: Filtro correttore del fattore di potenza conforme a IEC 61000-3-2.
– Compatibilità con Interruttori Magnetotermici: GB2CD16, GB2CD12, GB2CB07, GB2CD07, GB2DB07, GB2CS07, GB2CB06, GB2CD06, GB2DB06, GB2CS06.
– Garanzia: 18 mesi.

Applicazioni

Questo alimentatore è ideale per fornire la tensione continua necessaria per apparecchiature di automazione in applicazioni industriali, commerciali e residenziali, come trasporti, packaging, controllo, alimenti e bevande, industria mineraria, petrolio e gas, e trattamento delle acque.

Note Ambientali

Il prodotto è conforme alle normative ambientali e include un filtro correttore del fattore di potenza conforme a IEC 61000-3-2. Inoltre, è progettato per operare in ambienti con temperature comprese tra -25 e 50 °C senza derating e fino a 60 °C con fattore di derating.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
